请问这个运放的输入端都什么意思？

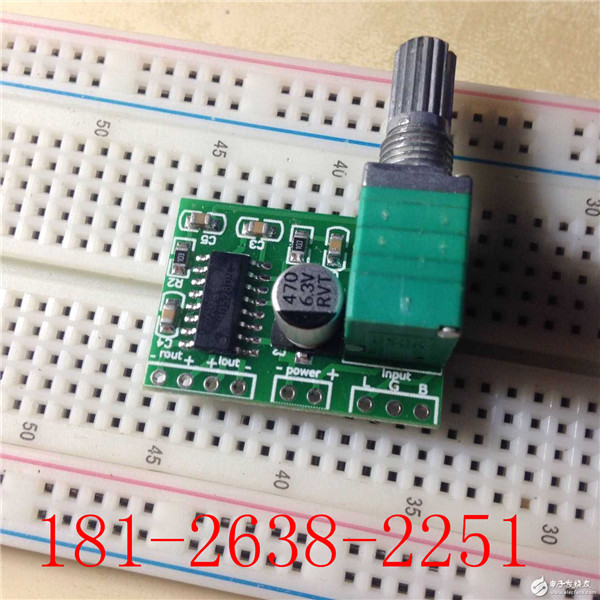

一个PAW8403运放模块，电位器下方有3个输入端，L G B，这是三个输入端代表什么意思？

G就是左右音频的共用地端，也就是负极

最佳答案
哈哈，原来是丝印字母印错了，B是R。 好那么LR左右声道输入就不用解释了，那么中间那个G的输入是什么意思呢？

太子的空间 发表于 2017-9-13 09:50
G就是左右音频的共用地端，也就是负极

stormer 发表于 2017-9-13 12:48
输入端的地线一直不明白，起什么作用？ 跟下拉电阻一个意思？

stormer 发表于 2017-9-13 12:48
输入端的地线一直不明白，起什么作用？ 跟下拉电阻一个意思？

这个功放板你试了没，音质好不好，总觉得可能会有点问题

我爱肖文娟 发表于 2017-9-13 16:12
这个功放板你试了没，音质好不好，总觉得可能会有点问题

stormer 发表于 2017-9-13 16:46
等下我就试试。 我感觉应该没问题。D类功放貌似看起来都不是很复杂。

本帖最后由 stormer 于 2017-9-13 18:46 编辑

我爱肖文娟 发表于 2017-9-13 16:51
我觉得输入是小信号的，环节带功放的，输出是喇叭的都得小心点，就算它是集成iic，这块板并没有严格根据手册要求的设计对吧

本帖最后由 stormer 于 2017-9-13 18:47 编辑

我爱肖文娟 发表于 2017-9-13 16:51
我觉得输入是小信号的，环节带功放的，输出是喇叭的都得小心点，就算它是集成iic，这块板并没有严格根据手册要求的设计对吧

stormer 发表于 2017-9-13 18:22
刚试了LM386，还是这片IC经典啊。音质挺好，增益的幅度也大。

下面是这两块功放板的录音波形，上面的是LM386，下面是PAW8403那个。录音的时候8403的电位器都开展了，录音出来你看波幅还是不大。

这个运放应该是标注的L R，和耳机的左右声道一样。然后一个公共端G

不错，很好的经验分享，辛苦麻烦了，欠缺这方面的资料，非常感谢。
