[开关电源]求推荐ACDC解决办法
我现在做到产品有wifi模块，需要3.3V电压现在考虑用ACDC降压到5V再加1117稳压到3.3从淘宝找了一下 ACDC模块 尺寸都太大了，所以打算直接把ACDC做到我的板子上，麻烦给推荐一个ACDC芯片或者我的方案给点建议非常感谢！满意回复
+5joujoulian 查看完整内容LDO 还是不要用LM1117-3.3啊，好老了哦，尝试用些新元件啊wifi模块用ACDC不合适哟，原因有几个： 占用板子尺寸，噪声干扰 建议具体根据您wifi模块的应用场合，与其他模组的衔接，看能否从外部直接取电，如果非要用DCDC，那建议考虑低噪声、小封装的芯片
joujoulian 发表于 2015-11-11 14:57wifi模块用ACDC不合适哟，原因有几个： 占用板子尺寸，噪声干扰 建议具体根据您wifi模块的应用场合，与其 ...谢谢回答我需要220V直接供电，需要面临ACDC问题。
现在考虑ACDC先获得5V，再用线性稳压，以获得高质量电源。
现在发现做电源好复杂呀。
用ACDC 怎么降低干扰呢。
请给点建议。
谢谢！
圣骑士by 发表于 2015-11-11 21:14谢谢回答我需要220V直接供电，需要面临ACDC问题。1.建议您ACDC单独做在一个小模块上，通过堆叠或者其他可靠的连接方式给wifi模块供电，好处有2：a.避免工频干扰进入wifi，确保wifi RF的信号完整性 b.电源小板PCB可以有独立完整的GND参考平面，可以有效抑制DCDC这块的噪声 c.可以分开独立调试，尤其电源这块要考虑好功耗，对应严格的工业化应用的话，最好测试一下电源的带载能力，动态响应，纹波噪声，最好DC-DC后加一个LDO以上请参考Longson CD现在考虑ACDC先获得5V，再用线性稳压，以获得高质量电 ...
圣骑士by 发表于 2015-11-11 21:14谢谢回答我需要220V直接供电，需要面临ACDC问题。现在考虑ACDC先获得5V，再用线性稳压，以获得高质量电 ...

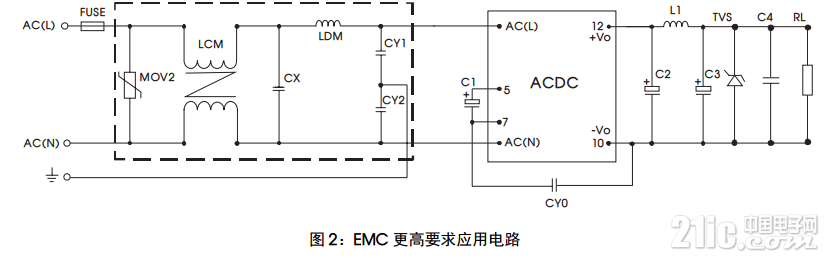

通常对EMC要求较高的ACDC电路实际如上图所示。 如果对设计要求相对较高，且为了事半功倍，有如下建议可以采纳。

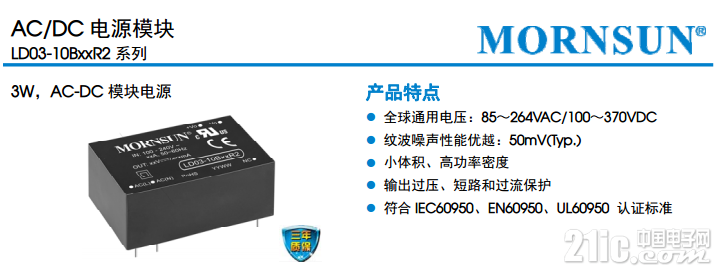

1.ACDC这块可以直接购买成品模块，如morson的模块

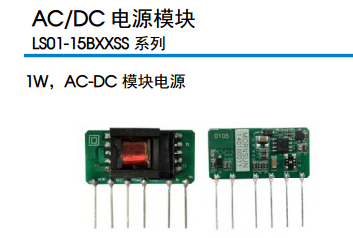

对体积要求高的，可以选择小体积的：

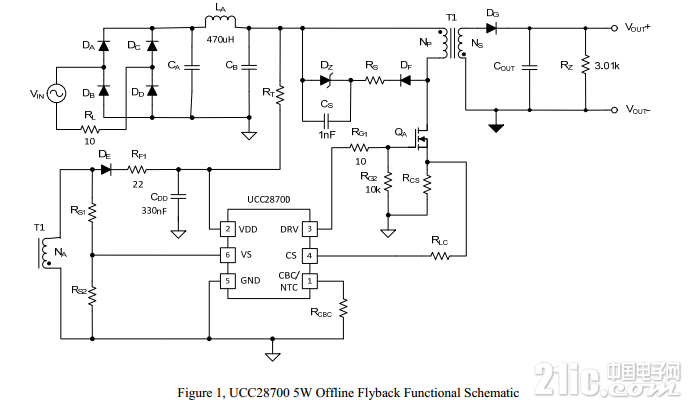

2.一般ACDC输出的电源纹波噪声都很不理想，所以需要在ACDC output 出选接LDO3.如果完全要自主设计的话，可以参考下面的：可以选用TI的解决方案，如ucc28700系列芯片

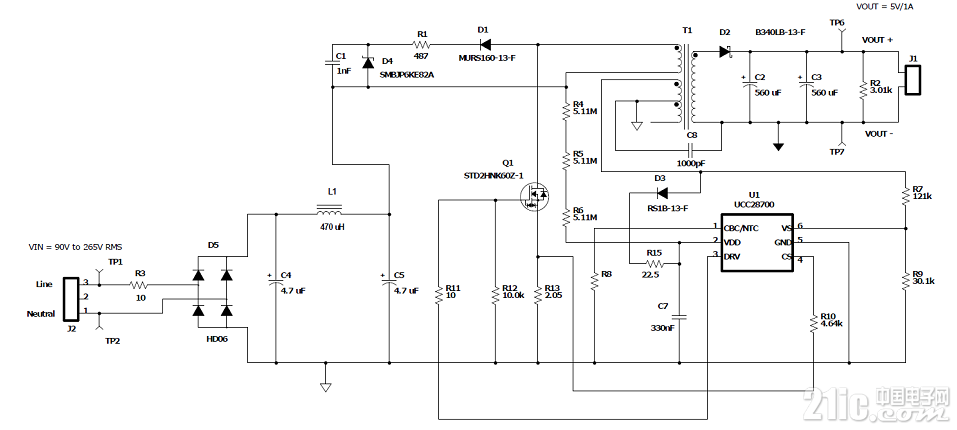

帮您找了一篇转5V的设计应用文档，应该可以直接参考
slua653c.pdf(466.97 KB, 下载次数: 8)2015-11-12 10:50 上传点击文件名下载附件fyibest wishes！---------------------------Longson CD
