IR1155S这款PFC芯片的调试问题
1、空载时，功率因数随着输入电压的升高越来越低。根据其应用文档，这个是正常的。但是我的电路下降幅度太大。从85VAC时的0.95下降到220VAC时的0.45
2、低输入电压（85VAC）重载启动时，不断重启。调整了电感、开关管、环路参数，效果不大。

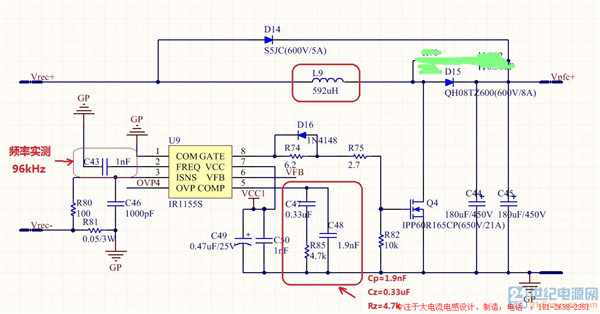

设计的原理图如下，具体参数功率400W，输入电容Cin=0.47u/630V;输出电容360uF、450V，升压电感592uH，开关管650V/21A;频率设定，采用的是1nF贴片电容，实测频率96kHz；

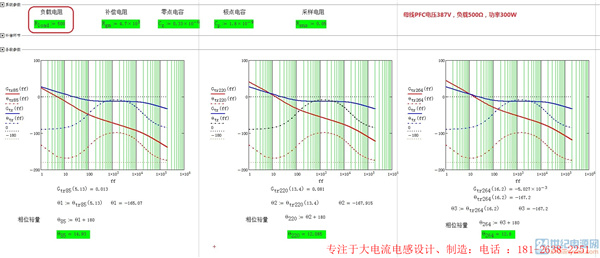

补偿电路参数：Cp=1.9nF，Cz=0.33uF，Rz=4.7k，补偿电路仿真如下

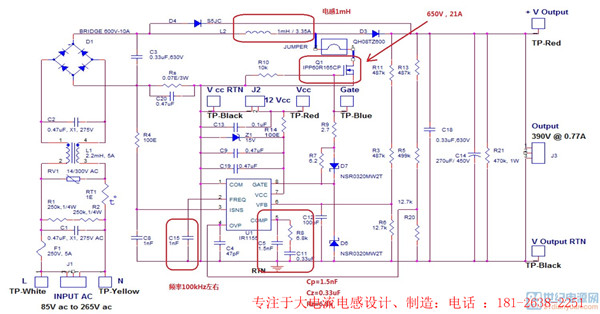

其应用文档资料（300W）原理图如下；
补偿参数如下

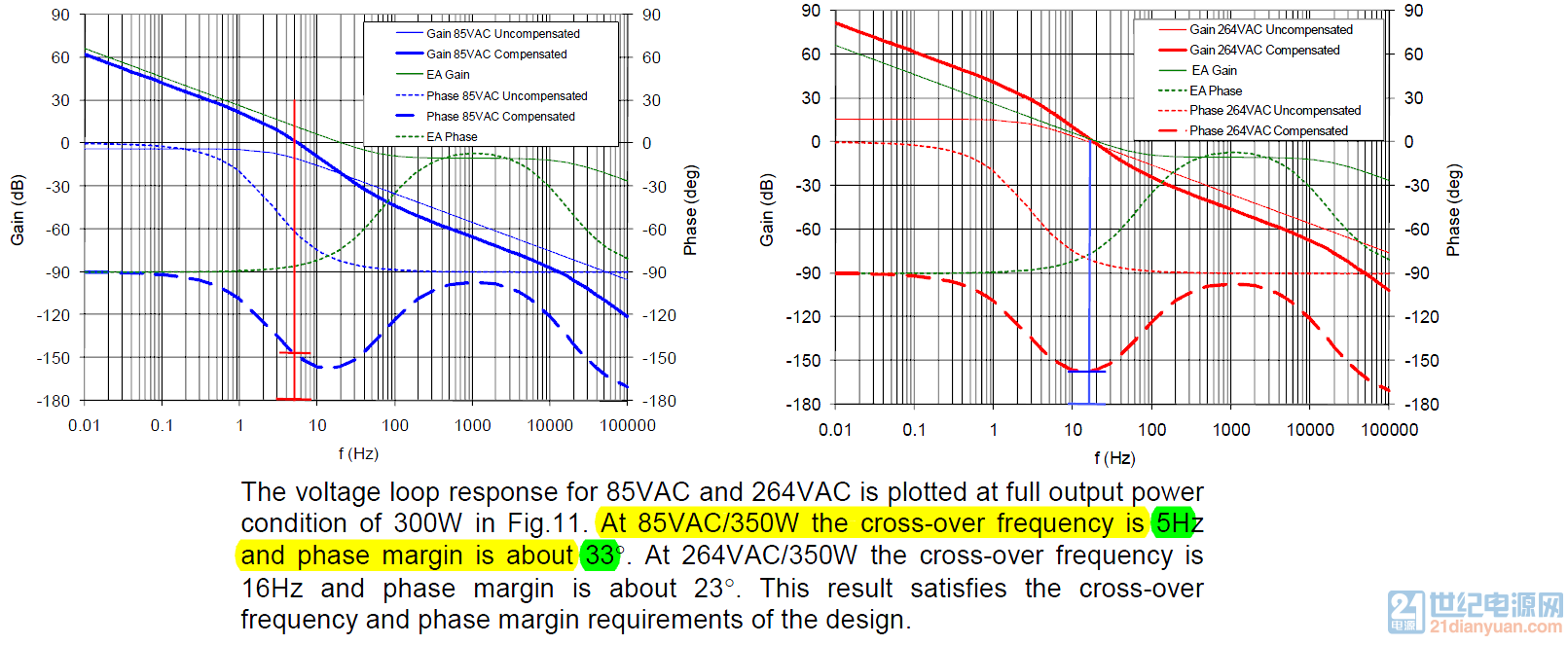

IR1155S的应用文档如下
IR1155-AN1166.pdf
(244.22 KB, 下载次数: 45)
2017-9-4 11:12 上传
点击文件名下载附件下载积分: 财富 -2
实际调试过程中出现如下情况：带载500欧电阻负载（PFC输出功率300W左右），将500Ω电阻直接连接在PFC母线上。
在输入电压95Vac时，母线电压Vpfc由387VDC降至124VDC左右，之后一直维持在该低电压；
在输入电压电压220Vac时，母线电压Vpfc由387VDC降至365VDC左右，之后能调整到378V左右；
我的目标是在95VAC输入时，带载500Ω，PFC母线电压的压降不能超过60V，即不低于320VDC即可。
向各位请教，我这个问题出在什么地方？
首先，需要明确PFC是针对70W及以上功率设置的技术条件，空载无需。为减少轻、空载损耗；更需要关闭此功能。
其次，同样假负载下，85V和220V等效负载并不相同。
假设母线稳的，那么无论输入咋变，都是一个负载功率。比如设为5W，85V下的等效负载阻抗为1.44k。而220V等效负载是9.68k。
这样；整流桥后C（C3)与负载的放电时间常数为：
85V：0.33u×1.44k＝0.48mS<<10mS
220V:0.33u×9.68k＝3.2mS～10mS
显而易见，85V时，C3电容基本没有工频整流滤波效果，负载基本是纯电阻，功率因素自然很高。而220V时，C3滤波已很好，相当于简单C滤波整流网络，自然功率因素很低。此时；PFC网络在C3后，也拿它也没办法。
我这个是85V时候，功率因数低
?85V空载低还是满载低？
版主的这个比喻好清晰明了，厉害
关于功率上不来问题，有多种可能，但唯独与你画的原理图无关。
1）反馈电阻问题，95V时的实际峰值电流大约6A，如果取样电阻是非表帖结构，就会引入至少20nH电感，假设功率管开通时间100nS，感应电势：1.2V。感应电压已足够导致1155误关断。
2）PCB问题，覆铜压降串入取样电阻。使得实际取样电阻变大。
3）电感饱和。
建议楼主将板子详细信息上传。
就着您说的思路，我再整理整理，调试调试，看明天有没有进展
非常感谢 xkw1n 和nc965两位版主的悉心指导
我这PFC电路原理图以及实际的电路板如下图
下载附件
首先，这个长的象金属膜的电阻；实际是线绕的。看看电阻上的线绕的六道圈 1、采样电阻，哪一种比较合适？除了那种定制的采样电阻之外，金属膜的，水泥无感电阻，我都试过，无改善。
2、磁环按照计算，选的是美磁的77083A7，这个功率是满足要求的。至于两个77930的磁环，是我临时调试试验用的。
3、输入部分有EMI，共模、差模电感均有。
根据您的建议，我这个电路是不是存在这样的问题？
1、采样电阻因为感应电压，导致PFC芯片提前关断，输出功率限制了（95Vac输入，带载时功率限制在35W左右）
2、磁饱和（95Vac输入时，同样功率输入电流要大的多，选择77083A7磁环，估计得重新计算一下直流偏置水平，以及重新调整匝数）
我继续再试试 是否有问题，你我说的都不算，一切以波形为准。 只是空载不正常？看看正常时的典型波形 请版主继续指导，谢谢 指导：发正常的波形来看看，你不发，我怎么继续指导？ 我测试了两种输入电压下的PFC芯片栅极驱动波形：a：下图是95Vac输入电压下，
空载状态（输入功率20W左右）时，栅极驱动波形。
其占空比不稳定，在30%~60%之间波动，
下载附件
问题尚未解决啊 楼主 问题解决没有 你那个设计文档mathcad 能否发出来共享一下 大容量开关电源设计解析在通讯、电力领域，要求的直流电源系统输出的电流电压各不相同。对于大容量电源系统，往往采用多个同一电压等级的小容量电源模块并联的方法来实现，但如果并联的电源模块太多，就不利于均流和可靠性，因此用户迫切要 matlab与labview的问题，分割图像复原如图所示为，matlab中，二值化图片先转化为UNIT8数组类型，然后与RGB单通道点乘后再进行cat运算，可以得到原始图像，在labview运算中，一样的，可是运算结果如图所示，恢复后的全然不对 [逆变器]三相SPWM波，滤波后相位不是120°，为什么？芯片用的是STM32,用的是高级定时器1产生三路SPWM，构成三相正弦波。 昨天正弦波没有出来，今天每项接的负载是LC低通滤波（L=5.2mH,C=6.9uF），用示波器测量任意两项的波形如上图，正弦波勉强出来了，但是相位却不太对劲，不知道为什么？正弦数据表示根据软件计算的。 0°、120°、240°产生的，应该没错啊，但是就是不知道为啥相位差了一些了，有知
还很不均匀的样子。赶紧换吧。
其次；这个铁硅铝环明显偏小，安匝数不够。
再次；建议加EMI网络后再测。尤其注意；必须加差模电感！！！
