三个引脚的晶振怎么接？
刚才无意中看见一个3脚的晶振，我想用来接单片机芯片。之前用的是2个引脚的无源晶振后面连着2个22pF的电容，如果用这个3脚的线该怎么接？

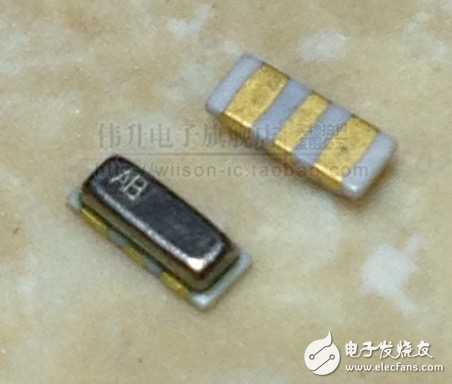

貌似这个贴片封装太小了（16.000MHz 贴片陶振三脚晶振谐振器 3.2*1.3*1.0mm 5%），手工用电烙铁能焊吗？够呛吧？ 是不是得用钢网涂抹锡膏，然后放上贴片晶振，用热风枪吹上去？
三个引脚的晶振其实是把两个电容集成到里面去了，晶振两端的引脚就是晶振引脚，中间的引脚是地线，外部不需要另外接匹配电容了。
这个封装的话，有经验的焊接员是可以手工焊上的，如果用热风枪焊的话，不是批量焊接没必要弄钢网，直接用烙铁上锡就可以了。用热风枪温度和时间要注意。
最佳答案
三脚的晶振是把晶振和两个电容集合到一个器件里了，边上的两脚就是晶振的引脚，中间脚是地线，电容已经集成到里面了，所以外面不需要匹配电容了。
这个封装的话，有点经验的人还是可以用烙铁焊上去的，用热风枪会更容易一点，如果不是批量的话，没必要用钢网，用烙铁在焊盘上上锡就行。
楼上正解中间地线 两个接输入即可
中间是地，两端随便接，一般集成了电容，但是建议还是要调下匹配电容，另外竞争要靠近芯片，焊接直接用刀型烙铁一下成型，我经常这么干
Sigmund888 发表于 2017-9-25 12:55
中间是地，两端随便接，一般集成了电容，但是建议还是要调下匹配电容，另外竞争要靠近芯片，焊接直接用刀型烙铁一下成型，我经常这么干
这个晶振好焊接，如果要用电络铁的话，可以先上焊锡，注意不要静电击穿了
集成电容，以后调值有点麻烦了吧；
中间GND，两头没有方向
现在的晶振越做越好了～～～～～
中间地，两头信号，不错。
先确定 是有源的还是无源的。
深圳市中科晶电子有限公司是国内最早建立的专业压电频率元件生产厂家之一，分为二大制造部门（压电频率元件和声表面波谐振器），是专业从事石英晶体、陶瓷晶振 ZTT4.0MG/ZTA6.0MG、中频ZTB455E、高频声表面波器件（声表面波谐振器和滤波器）研发、生产和销售的大型元器件制造商，于2009年8月份组织了科技攻关，彻底解决了石英晶振的高温不稳定性和频率衰竭过快的问题,为电子书、MP4、GPS、平板电脑等高清屏幕播放器制造厂家提供了即稳定又节省成本的最佳方案。
挺好的，写得很不错的哟！
学习了，谢谢分享！深圳市星通时频电子科技点评！
你这个料是日本村田 CSTCE V C系列的料，3W.easy-key.cn/Home/Index/item/id/9638[/url][/url] 你可以进这个网址查看具体的参数
