关机波形理解

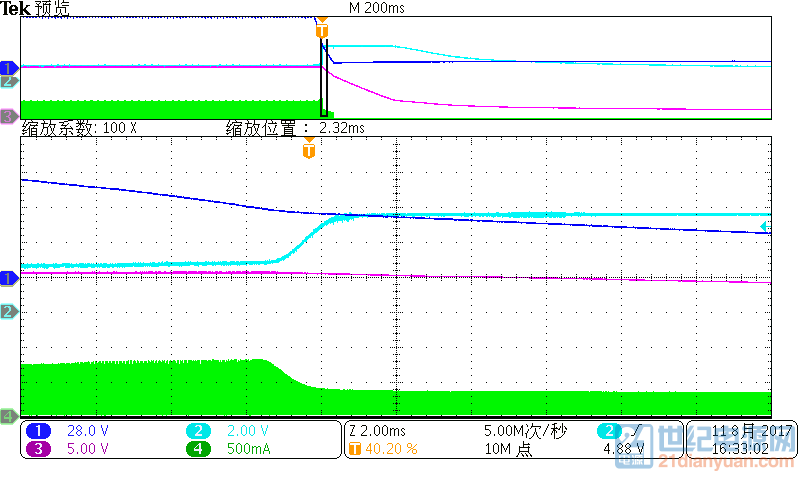

图1中 Ch1 Vbus，Ch2 Vgs，Ch3 Vo，Ch4 Ip；

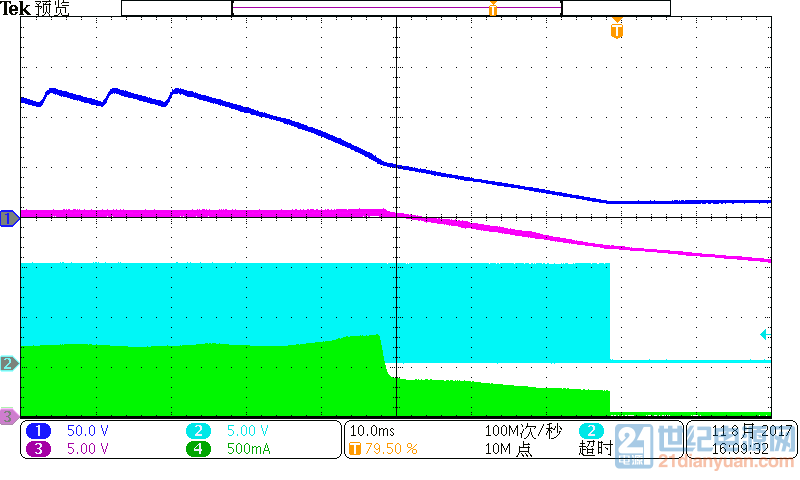

图2中Ch1 Vbus，Ch2 FB，Ch3 Vo，Ch3 Ip；
图2时Ip快速下降的放大图；
如果不是过温损害，一般正常工作时间的电源是不会炸机之类出现（不包括电源本身不正常），电源烧坏几乎是开关机时坏机， 开机损坏，可以说跟软启有一定关系，软启动指的是占空比变大的时间速度，太快了容易出现瞬间电流过大，这跟输出电容电感的瞬间储存能量以及输出能量之和，因此。软启动必须慎重的适量放大点。但软启时间太长会是上升时间过慢，不符合电源要求标准。选择适中为好。 关机损坏：关机时，VB电压由输入电容释放完为止，这个期间电压下降，如果没有及时关闭PWM的话，占空比会最大，原边电流上升，关闭PWM由2种情况决定，1是外部干预（一般电源没有这个功能），2是芯片V供电关闭值决定，由于VCC电容释放能量需要时间，因此下降电压不会瞬间消失，PWM输出幅度就可能缓慢下降到芯片VCC关闭点，这个关闭点电压多数芯片都在10V一下，也就是说PWM幅度也会是10以下（比如38系列），但MOS管驱动电压下降到10V后，这时的占空比也变最大，就导致MOS内阻电流变大（重载），往往就是这一瞬间，MOS管子挂了，因为切断了供电，保险丝是不坏。等2次再开机时，发现电源坏了。 就因为这样，人们往往判断开机时砸了机子，其实不然。 总结：要做好关机不坏，大功率电源（因为MOS管电流余量不是很足）采用VCC供电检测，设定关闭点控制芯片使能，在带载关机时，一旦VCC下降到设置值，关闭芯片PWM，保证不会因PWM驱动电压过低损害MOS管。我有过实践证明了这一点，确实很有效。 平面变压器厂家 | 平面电感厂家
