IR2101全桥驱动电路探讨

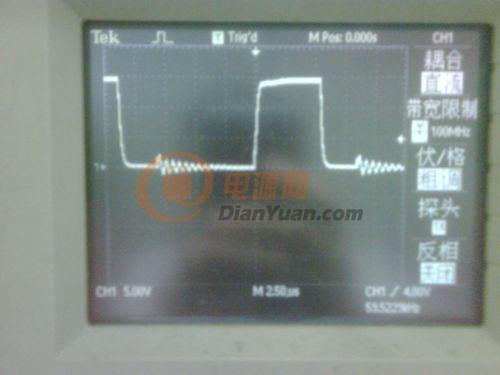

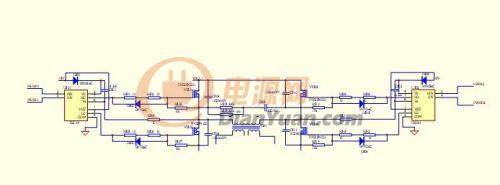

电源同行们帮忙分析下,我这个是用单片机做的PWM全桥驱动波形输出给IR2101的输入，再由IR2101驱动场效应管，波形和电路请看附图，当直流母线电压从0开始慢慢加的时候，每个场效应管的栅极驱动波形在上升沿的时候，另一侧的通道波形如上图，会有震荡波形，上图是母线电压才加到10V左右就出现，随着电压的上升，震荡幅度也加大，这样很容易引起上下侧直通，请问有什么好的解决办法，谢谢自己先顶下，期待大侠们出现在MOSFET的D端的电压 ，也就是母线电源两端并上一个103或104 的电容，会得到一个比较好看的波形。

因为MOS的开关频率大了的话，会有毛刺，并一个电容起滤波作用。

本人学术不精，不过你可以试试看，呵呵。

kankan应该是母线电感与mosfet结电容产生的振荡，最好想法降低母线电感，比如减小母线环路面积。

也可以在母线上并联吸收电容（尽量靠近mosfet）
