简单DC电源变为正负双电源为运放供电

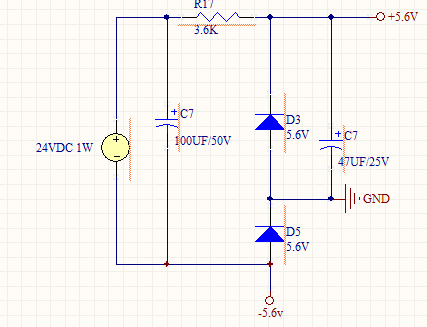

下图是我做的DC24V变为正负双电源，为运放供电。

测试出来可行。

不过不知道这样会出现什么问题，请高手指教file:///C:\Users\and\AppData\Roaming\Tencent\Users\237252638\QQ\WinTemp\RichOle\J]6YTG0GGPTBZGBR4$1BSFC.png满意回复+10sznjstarman 查看完整内容可以这样的，只不过功率很小。

有看过产品上应用的+10不亦心 查看完整内容电容还是对称好点吧，运放负载怎么样如果负载稍大的话，加三极管靠谱点可以这样的，只不过功率很小。

有看过产品上应用的电容还是对称好点吧，运放负载怎么样如果负载稍大的话，加三极管靠谱点

不亦心 发表于 2015-3-23 01:54电容还是对称好点吧，运放负载怎么样如果负载稍大的话，加三极管靠谱点

测试可以使用，不过输出电压随输入电压会有微小的变化，采用两个TL431搞定。

总功率小于1W可以做个负载能力测试，省得批量下出问题200mA负载能力的负压电荷泵芯片确实不便宜，要1.3元左右冥币
