熟悉34063的朋友帮忙 找下问题
图1图2

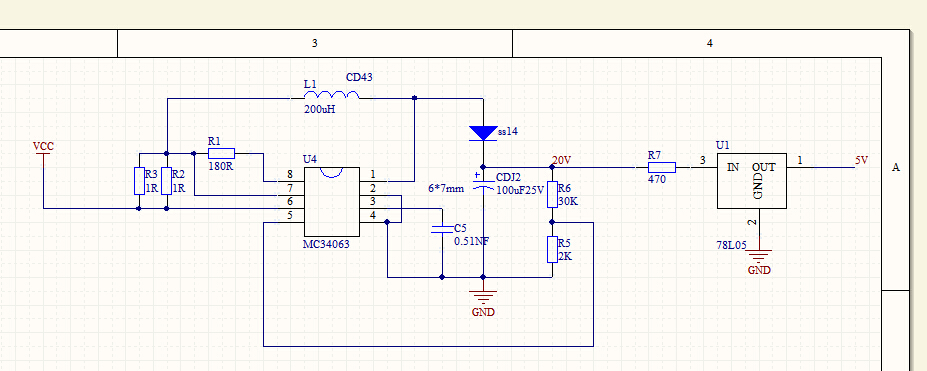

图1为34063 升压方案 具体参数如上， VCC 5V输入时， 78L05 输入 为18.9V 输出为 5V 目的是为图2 STM8S003F3P6 供电， 但实际情况是 8s003 VDD 为5V VCAP脚 电压为零， 正常应该在1.8V 左右。

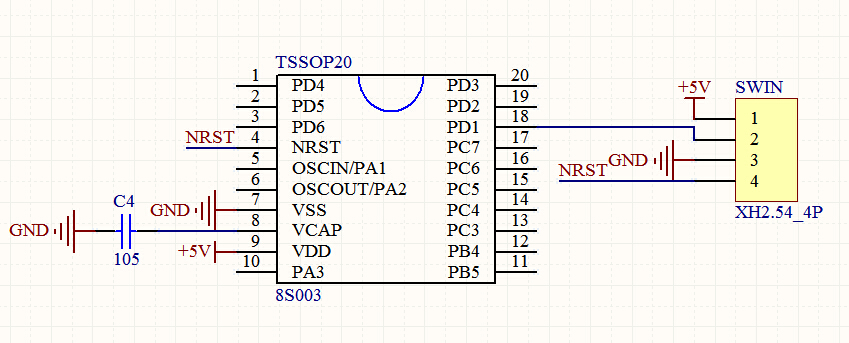

图2 直接用 电源5V 供电，VCAP 为1.8V 单片机正常工作。
问题：为什么图1带不动 8S003 最小系统？ 哪里有问题 芯片 板子 试过好几张 电路焊接和损坏可能性几乎没有。
满意回复
+15mmuuss586 查看完整内容是不是R7太大了；34063电路的C5太大了；
+2戈卫东 查看完整内容78L05自己也要吃的。
。
。
。
+1FAQ 查看完整内容R7限流了，为什么搞这么大的限流
+1xjjspace 查看完整内容我想问下5V先升压，再降到5V这样做有什么好处么，还是板子上其他地方要用到20V的电压。
+1mmuuss586 查看完整内容解决了？是不是R7太大了；34063电路的C5太大了；
mmuuss586 发表于 2015-1-8 19:17的确 R7太大了，非常感谢！是不是R7太大了；34063电路的C5太大了；
pidan678 发表于 2015-1-8 19:58的确 R7太大了，非常感谢！R7限流了，为什么搞这么大的限流78L05自己也要吃的。
。
。
。
