三极管直接驱动电磁阀
三极管用的S8050，电磁阀12V，电阻32Ω，正常驱动电流在380ma左右。
接通后电磁阀两端只有7V左右的电压，三极管CE有了剩余的电压，
三极管要烧，驱动不足。
调整基极电阻可以驱动不？
可以，电阻大约500欧姆。
计算如下：假设三极管放大倍数为50，则基极电流应为380mA/50 = 7.6mA，供电电压为5V，于是（5V - 0.4 V（可控硅压降）-0.7V（三极管压降））/7.6 ~500欧姆。
确保三极管驱动要深度饱和，测量压降约为0.4V左右为宜。
我换了基极电阻，试了470Ω和100Ω，第一次换好之后电磁阀正常驱动了，电压在11V，三极管CE有1V的电压，后来放一段时间之后，就又不正常了，而且再换别的路也不正常，又成了原来的7V左右，不知道为什么，

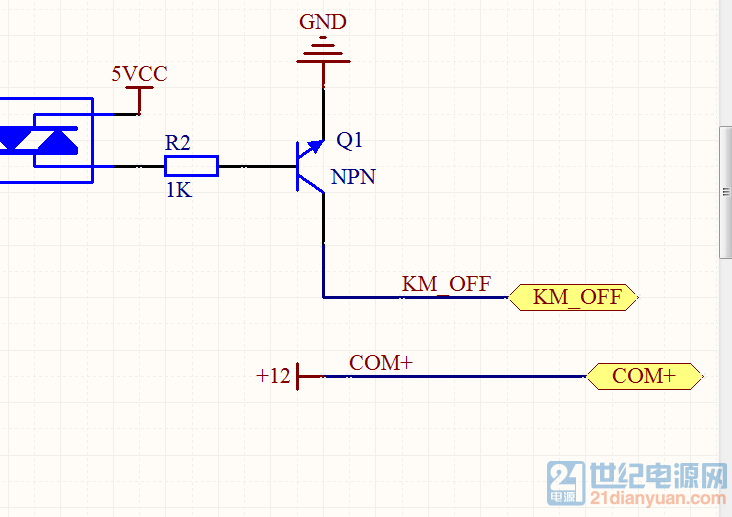

用这种方式驱动电磁换合理不？用这个电路这样的是不是要更合理点啊？
上面不正常估计三极管太烫了。
这个电路可以，不过驱动三极管仍会烫，建议用功率大一点的达林顿三极管.
参考继电器的驱动电路。
我刚开始是通过继电器驱动的，那个是没问题的，继电器本身驱动电流就比较小，现在直接驱动电磁阀，电流就比较大了
总共驱动了8路，有两路电压正常，有一路烧管了，然后剩下的都是电压不正常的，
虽然用三级管驱动电磁阀不建议用，但是楼主的三级管应该不会烧，不用继电器的话可以换成mos管
