大侠看一下5000W变压器是不是快要磁饱和了

蓝黄是啥要说明，什么拓扑要说明

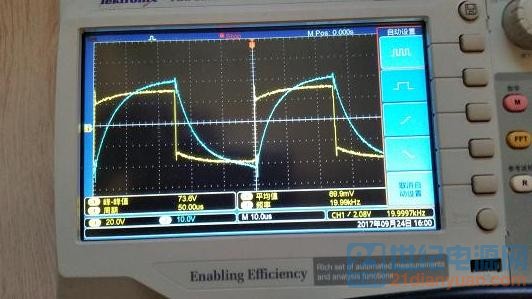

黄色是磁芯变压器的输出电压，绿色是输入电流，负责是电阻。

输入电压是220V整流电压，输入电流是15A的波型。

有点像，电流波形最后有个直接往上的尖。磁芯饱和的时候这点电流跑垂直线。把这个点展开放大看看

是这个

你看你黄色的波形，伏秒面积，很明显的

拓扑？ 开大气隙？减少电感量？线损能接受？温升？

线圈温度不高30~40度的样子 可是磁芯的温度有50~60度。

磁芯是EE85的 初级16匝 次级2匝 这样能用到 5000W吗？
