关于高压6000伏交流采集的问题

[size=0.83em]截图.bmp [color=rgb(102, 102, 102) !important](1.89 MB, 下载次数: 0)
下载附件

[color=rgb(102, 102, 102) !important]2017-9-2 11:28 上传

电路原 理：升压变压器220伏交流输入，输出两路极性相反的5500伏左右交流（变压器次级三个端子，2个高压输出端子，一个地线端子）。两路电压分别与外接4根电网线连接，一出一进。如图所示，我要采集这个OUT,IN的4路信号，用电阻进行分压如图所示，接入单片机的AD口，现在的问题是，我断开这个IN-这个端子，本来单片机这个时候是不应该采集到信号的，但是实际单片机却采集到了信号。（变压器的地我在PCB上与弱电这边的地共地了）

系统设计方案上要清晰，现在感觉是乱的。

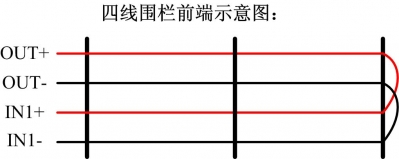

截图的那个是其中一路信号的采集，一共有4路这样的信号，下面那个示意图的四个标号“out+，out-，IN+,IN-”分别接电路上面的这四个端子。最左边那个是代表接线端子。不知道这样表达能不能理解清楚

我画了个简易的流程图。不知道能否看懂。 平面变压器厂家 | 平面电感厂家
