光耦的连接问题

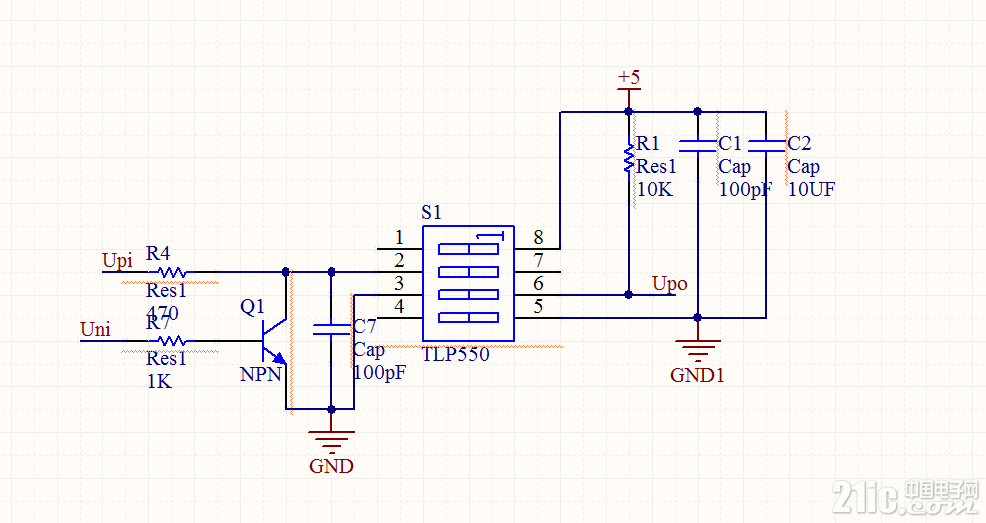

单独如图的电路，输入端接单片机，输出端输出一切正常。

可是接上下一级电路的时候输出电压波形是有，但是低电平不为0，大概有3V左右。

后级电路具体是什么，不是很清楚。

可能也是一个光耦。

请帮忙看一下应该怎么弄才能把光耦输出端的低电平弄成0.谢谢 在线等。

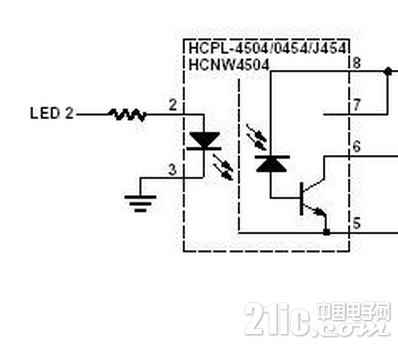

有人帮忙吗光耦的内部图 本帖最后由 oldzhang 于 2015-7-27 12:04 编辑 输出低电平时负载电流太大，光耦输出无法提供那么大的电流，加一个PNP三极管射随电路，放大输出电流

oldzhang 发表于 2015-7-27 11:58输出低电平时负载电流太大，光耦输出无法提供那么大的电流，加一个PNP三极管射随电路，放大输出电流 ...

谢谢您的回答！这个开关频率是20khz，加个PNP三极管射随电路会不会频率跟不上？:)
