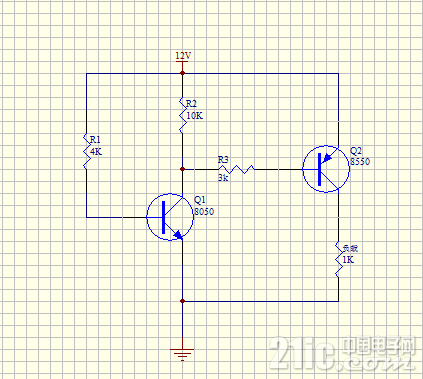

[开关电源]谁帮我验证下这个简单电路？？

现在的问题是Q1，可以正常导通，Q2总是被击穿（BC短路），这个电路有问题么？R3试过换成10K！满意回复+50oldzhang 查看完整内容图示的电路，参数，不可能损坏元件，Q1导通后即使饱和，Q2的基极电流不到4mA（12v-0.7）/3k,而Q2的集电极有1K欧姆电阻，即使Q2深度饱和，Q2的集电极电流也无法超 ...经“验证”，此电路很难发生元件损坏没焊错吧？ 本帖最后由 oldzhang 于 2015-10-24 22:19 编辑 图示的电路，参数，不可能损坏元件，Q1导通后即使饱和，Q2的基极电流不到4mA（12v-0.7）/3k,而Q2的集电极有1K欧姆电阻，即使Q2深度饱和，Q2的集电极电流也无法超过12mA，Q2上的功率不会超过12mA*12v=144mW，8550怎么能烧呢。

如果负载短路，按照三极管的HFE=200估算，集电极电流会达800mA，0.8*12v=0.96w，会烧掉。

oldzhang 发表于 2015-10-24 22:12图示的电路，参数，不可能损坏元件，Q1导通后即使饱和，Q2的基极电流不到4mA（12v-0.7）/3k,而Q2的集电极有 ...
