传统半桥3525开机炸机

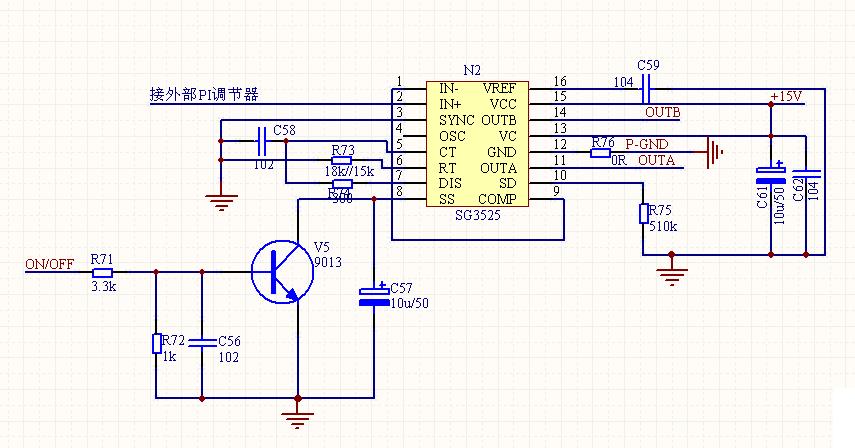

300W一个AC/DC，输出72V/4A，传统半桥3525做的硬开关半桥拓扑，开关频率75K，死区时间设置1us，如原理图电压外环采样回来后外部做了一个比例积分调节器，通过控制SS端软启动来控制芯片的PWM输出，现在有以下问题： 1.当芯片先输出PWM，然后调压器升高输入电压到220VAC后，稳定输出72V，满载运行30分钟都比较正常，无局部热点，突加突卸动态也进行了测试，正常。

2.如果当外部调压器先调至220VAC，然后再来开启芯片SS端软启动，PWM输出，这个时候便炸机（没有带负载，只是空载），每次炸机副边二极管都全部烧穿，原边两只MOS挂掉，输入交流保险丝也炸得不成样子（这样的情况已经连续发生3次，暂时还找不到原因和对策）。

3.为什么在先上强电再开弱电的时候会炸机呢？就是开机有一个软启动，SS端也测试过了，软启动时间为1S。

请各位看看帮忙分析一下，附件为原理图。

主电路&控制电路原理图.rar(16.9 KB, 下载次数: 48)2013-10-20 11:54 上传点击文件名下载附件楼主你直接把电路板粘贴上来  别人也容易看的现在你把文件上传上来,还要解压,还要使用PROTEL打开  多么的麻烦啊 !!使用SG3525驱动半桥,要有驱动芯片(要求有高端驱动),楼主的两个V2  V3 (IXFH26N50P3)的标号是 G1 E1 G2 E2但是找了整个电路图,  都没有G1 E1 G2 E2半桥炸鸡无非两个原因：1、变压器偏磁。

变压器励磁和去磁伏秒积不对等，造成偏磁，变压器饱和。

这个时候，要把隔直电容加大，增加防偏磁电路。

2、桥臂直通。

由于干扰，造成两个开关管同时导通。

我怀疑你是第二种原因。

123654789 发表于 2013-10-20 12:54 楼主你直接把电路板粘贴上来  别人也容易看的现在你把文件上传上来,还要解压,还要使用PROTEL打开  多么 ...

驱动电路没有贴出，不过绝对可靠，因为在之前的好几个机型都是那个驱动电路，很成熟了，由于嫌麻烦，所以驱动电路没有画出。

现在关键强电先上，然后控制开机的时候会炸机，但是只要先开启PWM，再上强电便不会。

zkybuaa 发表于 2013-10-20 16:45 半桥炸鸡无非两个原因：1、变压器偏磁。

变压器励磁和去磁伏秒积不对等，造成偏磁，变压器饱和。

这个时候， ...

在开机的时候发生炸机，我也怀疑是上下桥臂直通了，但是一直找不出为什么开机的时候会直通？而且为什么每次炸机的时候副边整流二极管都挂掉，按照道理来说，开机直通的话只是原边MOS挂了，但是副边二极管怎么会有问题呢？
