24V/50hz AC转换到5V DC,输出电流2A

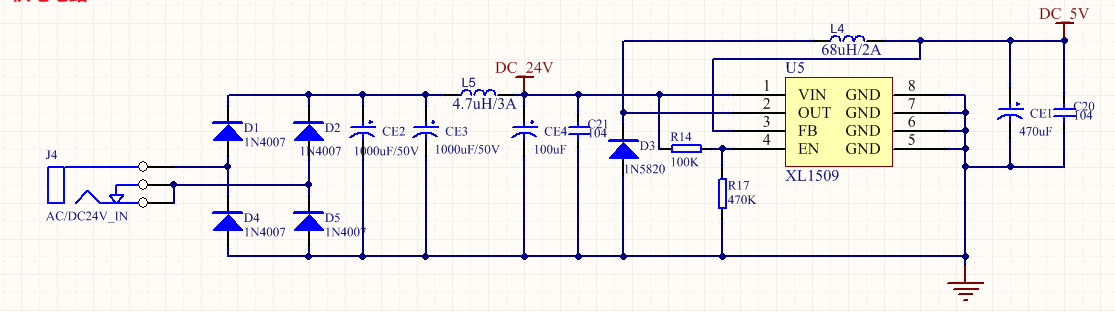

D:\QQ截图20141105164311.png如题，请问有没有好的实现方法，目前设计如下，但担心纹波太大！满意回复+10yytda 查看完整内容BUCK纹波可以很小的啊，我算了一下，你的电感量是68uH的，在频率为72.7K的时候，满载r值是0.4，那如果纹波太大，你可以增加电感量来减少r，或增加频率，但增加 ...+10wh6ic 查看完整内容看过你的图，建议： 1、IC换成LM2596，芯片的散热比XL1509好处理些，你能用两个1000uF，想来对尺寸要求不严，散热处理好，可靠性可以高些 2、L5换成共模电 ... 本帖最后由 Jun_coming 于 2014-11-5 16:47 编辑 设计如下那得看你纹波的要求了。

如果纹波实在要求严，那就这能牺牲效率改用线性期间了。

另外24V交流可以从何而来？如果有变压器，可以降低输入交流电压提高效率。

Jun_coming 发表于 2014-11-5 16:45 设计如下

BUCK纹波可以很小的啊，我算了一下，你的电感量是68uH的，在频率为72.7K的时候，满载r值是0.4，那如果纹波太大，你可以增加电感量来减少r，或增加频率，但增加电感量会导致磁感应强度B的增加，所以磁环也需要相应的增大一些

j_zhang 发表于 2014-11-5 17:06 那得看你纹波的要求了。

如果纹波实在要求严，那就这能牺牲效率改用线性期间了。

另外24V交流可以从何而来？ ...

24V AC是客户电源，应该不可以改动
