高手来分析 手机充电器简易电源原理图的疑问

发布时间:2023-10-31 08:06:02  来源:大电流电感厂家   查看:

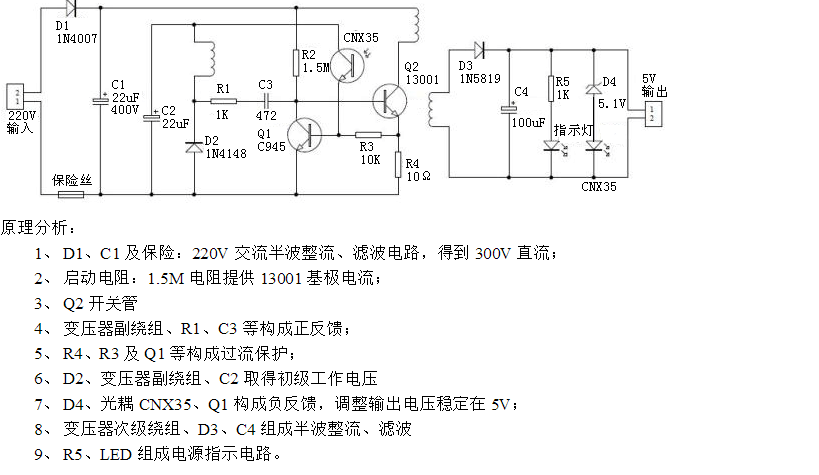

本帖最后由 kamen588 于 2014-9-10 10:48 编辑 如图 KY-718型 手机充电器原理图 RCC反激式的 而拆下一个坏的实物电路 发现C2的极性和 图中相反  即为 上负下正  -----  C2正极接C1 负极  我觉得原理图的接法是正确的 那难道是实物电路接错了?请大家帮忙分析一下这个Q1的过流保护有意思,R4电流过大时,Q1基极电位升高,拉低Q2基极电位,迫使Q2截止,输出电压升高时,光耦导通,同时抬高Q1基极电位,使Q1导通,拉低Q2基极电位

yytda 发表于 2014-9-10 11:23 这个Q1的过流保护有意思,R4电流过大时,Q1基极电位升高,拉低Q2基极电位,迫使Q2截止,输出电压升高时,光 ...
感谢回复 这个过流保护是RCC反激电路的常用保护电路 。

谁能分析下C2的极性

kamen588 发表于 2014-9-10 11:59 感谢回复 这个过流保护是RCC反激电路的常用保护电路 。

谁能分析下C2的极性 ...

原理图中,C2极性是画反了 本帖最后由 kamen588 于 2014-9-10 12:24 编辑
yytda 发表于 2014-9-10 12:22 原理图中,C2极性是画反了
为什么呢 我觉得没有画反  电容正极在上面 给光耦一个相对稳定的工作电压
