12V电源使用PPTC后电容很烫是什么原因

各位大侠

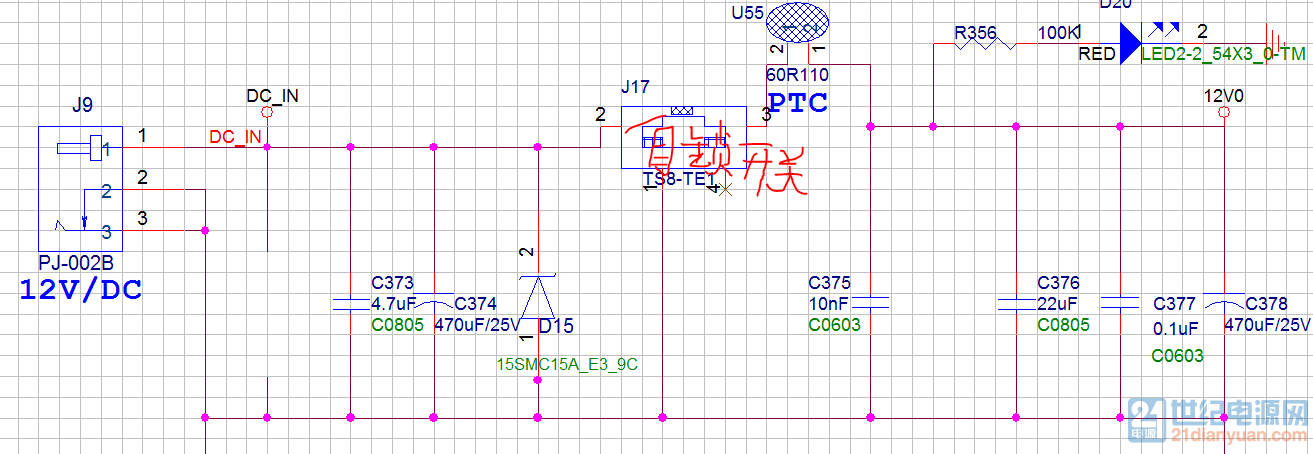

电路如下 电路工作时最大在 600MA左右  选用的PTC为 1.1A    但是工作约10多分钟后 电解电容就开始发烫---->【电流没有变大】（手放上去感觉到发热 估计在40度左右） 现在想问下这种问题是电路设计造成？

输入功率有没改变？

输入没有改变，同一个适配器

如果你图中所标的都没错 PTC你了解过是怎样的吧？正温度系数的热敏，温度升高，阻值变大

电路看起来，怎么感觉有点别扭呢，，，就一个12V电源开关吧？

请问哪里别扭呢，本电源就一个12V总天关（自锁）

感觉就是一个12V的电源开关，用一个额定电流大于1A*2的开关就可以了吧。PTC是正温系数热敏电阻，温度上升电阻变大，PTC是于OUT串联，电阻变大，则OUT将减小。


下载附件

2017-7-18 13:23 上传
