反激式开关电源常温下带载稳定，-40低温下不稳，是环路设计不合理吗

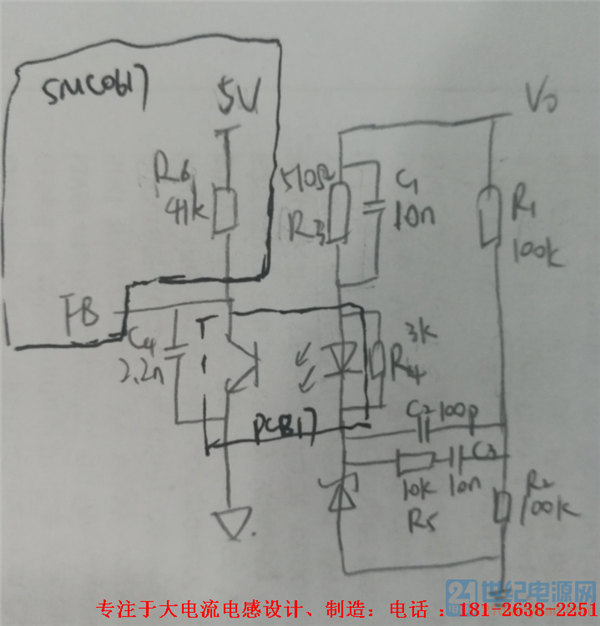

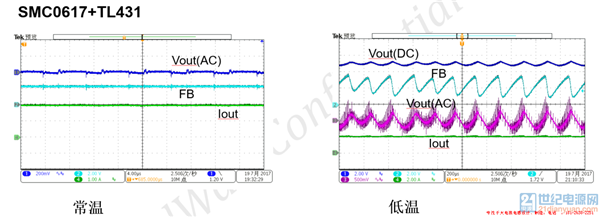

图片1为常温和低温输出电压和电压环输出FB的波形，图片2为简要环路控制原理图，请各位有经验的帮我看下设计值是否存在不合理的地方，多谢！
低温下电解容量ESR都会有影响，传递函数的极点会往高处去，导致幅频过零点滞后相频过零点，环路不稳定
把C1去掉试试。
R3、C1在31KHz有个零点，而带宽一般是4KHz左右，在4KHz左右会贡献10度左右相位，去不去问题应该不大
这环路部分烂熟于胸 啊，介绍下，怎么学习的 ？
怎么看出来是贡献零点的，请教，环路好厉害
低温是多低的温度？半导体器件如控制IC、PC817、TL431等等都受温度影响很大的，尤其的注意温度带来的PC817的CTR的改变。
楼主是采用的电解电容作为输出滤波电容的吗？由于电解电容在低温条件下ESR变化很大，会影响到环路的零极点，导致环路不稳。可以将电解电容更换为固态电容或者多并联几个陶瓷电容看看。
后来改变上拉电阻 并且重新调节PI参数后 环路低温下也能稳定了 多谢各位！
你既然提出了问了，别人也给你出谋划策了，不过最终是你自己解决的。所以我觉得你有必要把问题的来龙去脉给大家分享分享，也可以给后来者提供一种思路，然后将问题关闭。
你说的这个也曾经遇到过，当时也是改变一个光耦和431附近的电阻阻值就好了。这个有低温的试验环境，修改下参数再重新做试验，并通过示波器看波形，就能很方便解决此低温不稳定问题。
选个低ESR的电解电容有时也能改善甚至解决问题。
鉴于有人提出最好把问题的来龙去脉和大家分享一下，我先讲一下最终解决问题的方法：因为SMC0617反馈脚的上拉电阻有40k左右，而光耦的截止频率和这个上拉电阻有关（可参考PC817的datasheet），导致实际产生的极点频率较低，所以很难调稳，因此临时的解决办法是将上拉电阻又并了一个10k左右的电阻，然后重新设计环路参数，最后动态稳态性能都OK了。另外讲一下环路设计注意点： ①上拉电阻不能太大，20k左右是可以的，40k就太大了，不过理论上40k也能调稳，不过闭环可能复杂一点（我说的调稳是常温、低温都能稳定，也就是相位裕度要有保证） ②低温时电解电容容值会降低，很有必要并个固态电容，系统会稳很多。 平面变压器厂家 | 平面电感厂家
