buck-boost,非隔离负压生成电路问题
发布时间:2021-04-30 06:39:07 来源:大电流电感厂家 查看: 次

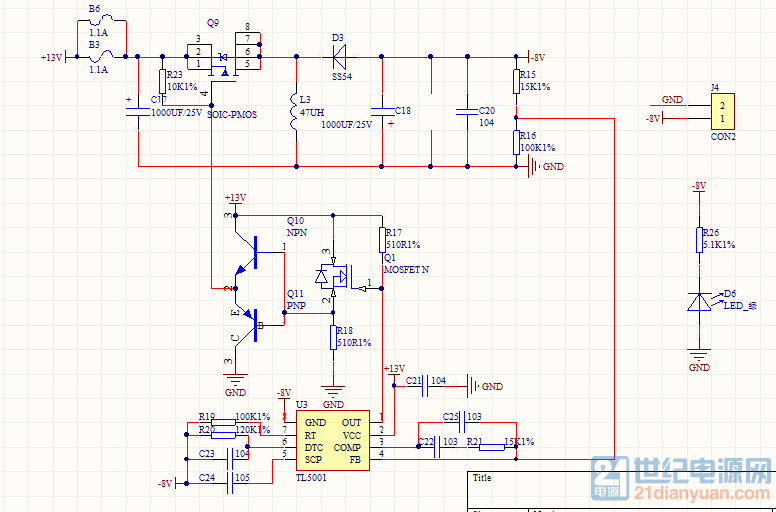

根据mc33063的典型应用,用TL5001搭建负压生成电路,原理图如下(频率100K。最大占空比80%)。 MOS管选型为-40V -12A的PMOS, 在测试时,空载上电直接过几秒挂管子,可惜没有抓到电流波形。接入15R电阻也是上电就直接挂了。
之后将输入电压变为5V。防止MOS VDS过高,负载接入15欧 电阻;波形如下

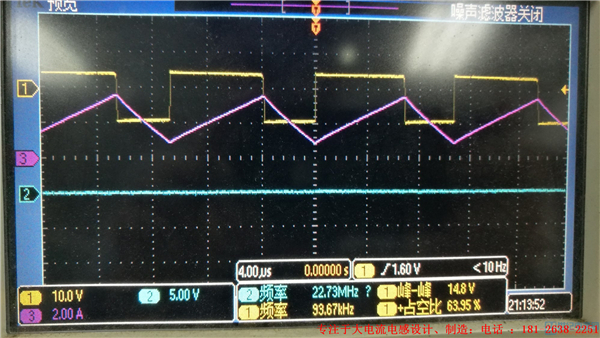

(紫色,电感电流。黄色,电感两端电压)

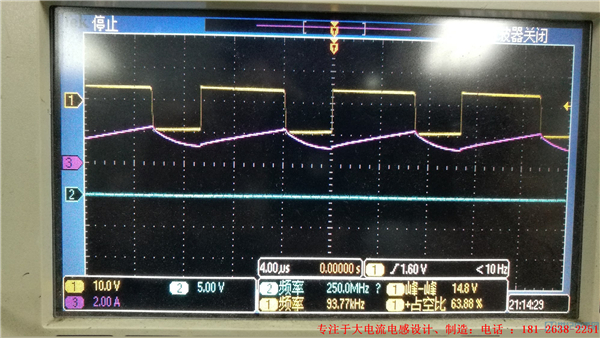

(紫色,输入电流。黄色,电感两端电压)
在经过约30S后,管子开始发烫,也挂掉了。
波形看似和书上相差不大,但是PMOS特别容易挂,再想是不是可能以为开关损耗大了,,另外,使用相同的电感,峰值电流相同,这个电感的发热量也比BOOST电路大,,,
不知各位前辈有啥看法,我去一一测试,
之后将输入电压变为5V。防止MOS VDS过高,负载接入15欧 电阻;波形如下
(紫色,电感电流。黄色,电感两端电压)
(紫色,输入电流。黄色,电感两端电压)
在经过约30S后,管子开始发烫,也挂掉了。
波形看似和书上相差不大,但是PMOS特别容易挂,再想是不是可能以为开关损耗大了,,另外,使用相同的电感,峰值电流相同,这个电感的发热量也比BOOST电路大,,,
不知各位前辈有啥看法,我去一一测试,
过热损坏,可以计算看看pmos的导通、开关损耗,电感的损耗,看是哪个损耗大导致的
再不行拿个风扇分别吹pmos和电感,排除哪个过热导致损坏的
期待大神分析
后来测试,。修改了开关频率(50KHZ),以及死区时间(35%),图中电感换为10UH,,让电路工作在DCM模式,保证控制环路可控。
在将NMOS(2N7002)换为8050,MOS发热问题解决,,可能是2N7002来驱动图腾电路有问题,测得用2N7002时图腾输出10V(12V供电时),但是换为8050正常。
另外,由于工作在DCM模式,电感的磁损比较大,,还在想方法解决,正常时的波形:
下载附件
[稳压电源]现在转么做DCDC电源的公司应该不多了以前有不少专门多DC-DC电源的,现在好像都比较少了,很多公司都把ACDC也做了,系列是齐全了,但是交期却变长了。 如何加强背光照明如今,大部分便携式设备尤其是移动电话中的键盘背光照明以及其他装饰灯都倾向于采用个性的设计方式。然而,显示屏的背光和键盘的背光在要求上是不同的,而且这分别会影响到相关LED的驱动方法。现在大部分的便携式 新型IGBT软开关在应用中的损耗本文介绍了集成续流二极管(FWD)的1200V RC-IGBT,并将探讨面向软开关应用的1,200V逆导型IGBT所取得的重大技术进步。IGBT技术进步主要体现在两个方面:通过采用和改进沟槽栅来优化垂
。
。
专门,打错字了,
没有规模效益做不上去,公司做大了变臃肿了效率
