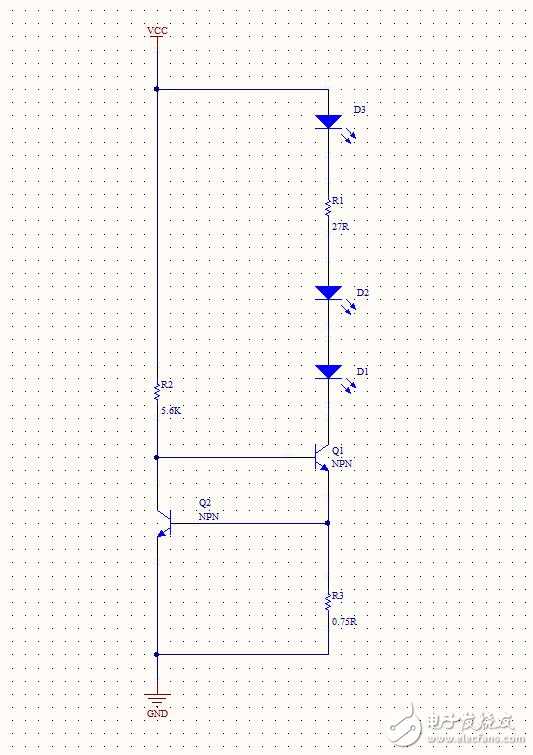

求教这两个三极管如何实现恒流...?
求大神指点迷津。工作原理是怎么样的？并且请教下S8050的损耗功率是0.3W，那如果我的整体的电流需要达到120mA，用这款三极管是否可以，该如何计算三极管的电流和功率？
等待高手回答
搞LED电源的工程师经常提及“恒流”驱动，其实，在很多电子设备中，有许多用电设备要求供给的电流(而不是电压)保持恒定。一般把这种能够向负载提供恒定电流的电源称为恒流源。所谓恒流，是一种习惯说法，并不是电流值绝对不变，只是这种变化相对的小而已，在一个规定的工作范围内保持足够的稳定性。
经常有人问起，看到LED驱动电源，不知道是恒压源还是恒流源类型的。讲正题之前，先在这里给大家讲一个很实用的区分小技巧：看到一个LED驱动电源，先看电源的名牌参数。看输出电压这个关键参数：若它的电压标称是一个恒定值，则是恒压源。如果是一个范围值，则是恒流源。比如：有一个电源它的输出电压是12V，就确定这个是恒压源，如果它标称的是30～70V呢，那就一个恒流源。
恒流源是LED电路中经常使用的，今天把比较常见的恒流源的基本结构和特点整理一下，奉献给论坛的网友们分享。当然，真正的恒流源电源都用的是这些结构的拓展和变换类型，或者集成IC的形式。
基本的恒流源电路，这里依据主要组成器件的不同，可分为三类：晶体管恒流源、场效应管恒流源、集成运放恒流源等。
一， 晶体管恒流源
这类恒流源以晶体三极管为主要组成器件，利用晶体三极管集电极电压变化对电流影响小，并在电路中采用电流负反馈来提高输出电流之恒定性，通常，还采用一定的温度补偿和稳压措施。其基本型电路如图1的A，B两种类型。
图1晶体管恒流源的两种基本类型
如图1中的A图， R1、R2分压稳定b点电位为Vb，Re形成电流负反馈 ,输出电流IO=(Vb-Vbe)/Re≈Vb / Re (Vb >>Vbe)。B图的计算参考A图。
提示1：图1中的电路的不足就是晶体管的集射极间电阻一般为几十千欧以上，当只需几伏的工作电压，采用这种恒流源电路 ,其等效内阻是非常大，功耗大，且精度不高。
实际电路中，最常用的简易恒流源如图2所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I=Vbe/R1。
图2，晶体管恒流源的改进型
提示2：图2的这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。同时不同的工作电流下，这个电压也会有一定的波动。因此不适合精密的恒流需求。
二，场效应管恒流源
由场效应晶体管作为主要组成器件的恒流电路如图3所示 .
图3场效应管恒流源
图3A ,R1,R2分压稳定b点电位 , Vb =R2*VCC\(R1+R2)，而 Vgs=Vb-Id*RS
Id=Idss( 1- Vgs*Vp)*2
式中Vp表示为夹断电压 ，Idss为饱和漏极电流。也可以去掉电源辅助回路 ,变成一纯两端网络 ,电路如图3 B所示 ,由图可得Vgs =- Id*RS
提示3：这种恒流源电路的场效应管为JEFT，超低噪声，输出电流有JEFT决定，检测电压与JEFT有关。
三，集成运放恒流源
为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。典型的运放恒流源如图4所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替如图4B。
如图4B中，工作时，输入电压Vref与输出电流成比例的检测电压，Vs(Vs=Rs*Iout)相等，
Is=Ib+Iout=Iout(1+1/Hfe)其中1/Hfe为误差。
图4集成运放恒流源
提示4：这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。只不过其中的Vin还需要用户额外提供。
从以上两个电路可以看出，恒流源有个定式，就是利用一个电压基准，在电阻上形成固定电流。有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个"电压基准"的器件上，最典型的就是利用TL431组成的恒流源电路。
TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图5所示，其中的三极管替换为场效应管可以得到更好的精度。
图4利用TL431搭建的恒流源
电流计算公式为：Iout=Vref/Rs，检测电压根据Vref不同，即1.25V或者是2.5V不同而已。
提示5：这种恒流源电路，使用并联稳压器TL431，简单实用且精度高。

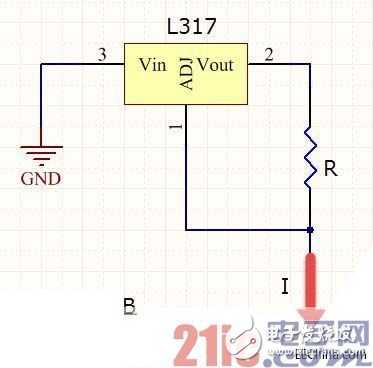

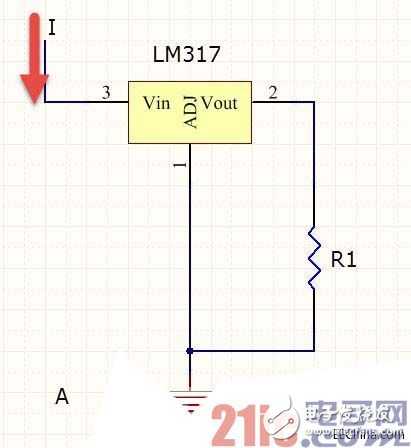

有经验的模拟电路工程师经常会用三端稳压IC做恒流源，使用这些三端稳压电源IC，本身精度已经很高，需要的维持电流也很小。利用三端稳压构成恒流源，也有非常好的性价比，如图5所示的LM317的两种类型。
通电后Q1先导通，LED亮，随着Q1管的Ic增大，电流流过R3，当R3上的分压U=0.75*Ic1=0.7V的时候，Q2导通，Q2导通之后将Q1的基极拉低了，此时Q1截止，Q1截止了，Q2必定截止（因为Q1截止了，R3上就没有电压，Q2就截止），Q2截止了之后，Q1的基极电压又被拉高，如此一来，LED直路的电流就被控制在I=0.7/0.75V
豁然开朗
有点像开关电源的感觉，通过电阻大小控制三极管通断平率，控制电流
pengwenlong113 发表于 2017-8-23 09:10
通电后Q1先导通，LED亮，随着Q1管的Ic增大，电流流过R3，当R3上的分压U=0.75*Ic1=0.7V的时候，Q2导通，Q2导通之后将Q1的基极拉低了，此时Q1截止，Q1截止了，Q2必定截止（因为Q1截止了，R3上就没有电压，Q2就截止），Q2截止了之后，Q1的基极电压又被拉高，如此一来，LED直路的电流就被控制在I=0.7/0.75V ...
JQ_Lin 发表于 2017-8-25 10:23
哈哈，怎么能用开关、通断的思路去解释放大电路呢？太不靠谱！
本帖最后由 cyz1102 于 2017-9-16 14:23 编辑
发表于 2017-8-23 09:10:43 5#
通电后Q1先导通，LED亮，随着Q1管的Ic增大，电流流过R3，当R3上的分压U=0.75*Ic1=0.7V的时候，Q2导通，Q2导通之后将Q1的基极拉低了，此时Q1截止，Q1截止了，Q2必定截止（因为Q1截止了，R3上就没有电压，Q2就截止），Q2截止了之后，Q1的基极电压又被拉高，如此一来，LED直路的电流就被控制在I=0.7/0.75V
5楼的描述正解，图中LED的电流计算是0.7V/0.75Ω ，约900mA. S8050的额定电流是0.5A,恒定电流120mA,你可以自己换算一下。
三极管的功耗 要具体的查看规格书。
耗散功率和输出功率没有直接关系，是管子自身所能承受的损耗功率，影响到输出的效率；
耗散功率决定了管子的压降和电流不能同时达到最大；
而最大电流不能超过管子的最大电流；
最高电压不能超过管子的最高耐压。
三极管导通以后，会产生压降，材料不同的三极管饱和压降也不同，饱和电流×饱和压降＝耗散功率。
三极管输出的功率，随输出电压不同，输出功率不同，电压越高，功率越大。
另有驱动LED灯珠，多是恒流控制，要根据灯珠的规格书来选择电流大小，驱动电压要看灯珠的单个导通压降，如果串联的话，电压即n个灯珠的压降和。
5楼对该图工作原理的描述，可以说是相当的正确了，可以参考参考
lzf45685255 发表于 2017-8-30 13:41
那这个该怎么整？为什么会实现恒流？
这个战胜心魔copy了一大堆，电流还算错了，真服
