请高手指点超宽输入电压范围变压器设计

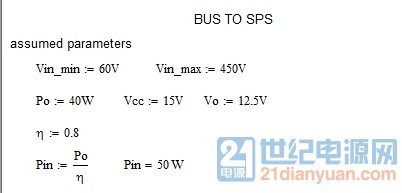

请高手指点超宽输入电压范围变压器设计，下面是参数，请帮忙讲解一下，与普通正常电压范围比这种太宽电压设计反激变压器时有哪些区别和挑战？考虑哪些方面，怎么设计和优化？我们这里一般只用384X系列的方案。谢谢

计算（核对）可以按这个计算表格：反激变压器设计要领 太宽是多宽？要有个度，不是任意宽范围都可以做出来的。主要挑战是PWM分辨率，也就是芯片的最窄脉冲精度。再就是器件应力冲突和效率。 比如，你这个60~450V，7.5倍了，意味着满载占空比可能相差7.5倍，全负载范围调节就非常困难了。

困难肯定有的，关键是能做出来吗？我们这里一般只用384X系列的方案。谢谢！

当然能做出来，PWM精度的问题可以用降低频率来应对，我看行。但是再扩大10倍，6V~450V就难说了，实在不行可以把频率降到音频以内，变压器增加几倍，效率降到50%以内，也做得出来。

不知道你的参数是直流输入还是交流？

能否请您分别讲解直流和交流输入的情况？谢谢！

我只是做过36Vdc--265Vac的产品，15W-50W一个系列，这种一般是通信或者矿上用，目的就是减少一个电源的空间，方便施工作业。

做出来太烧钱了 平面变压器厂家 | 平面电感厂家
