[开关电源]AC220转DC53v的开关电源插电瞬间的波形疑问

开关电源经常插拔电会烧毁后面的PMU，PMU耐压才62V，怀疑是上电瞬间产生的尖峰对其影响。

遂用示波器抓上电瞬间波形，奈何怎样也抓不到该尖峰。

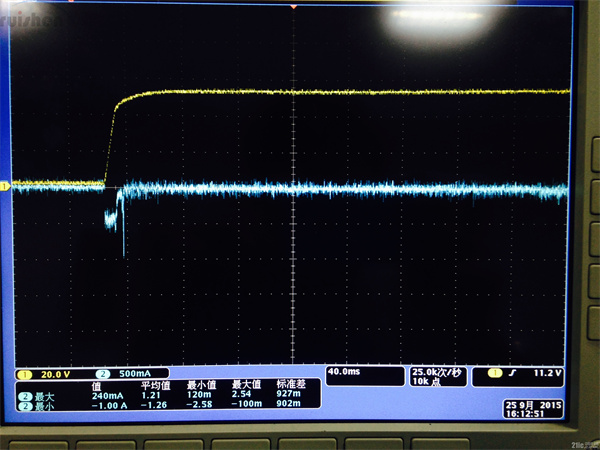

上电瞬间电压和电流波形如图，这个电流曲线奇怪啊，因为稳态下电流大概300mA(PMU后没带大负载)，但是为啥曲线牢牢占据0位置？另外，电压曲线是在直流耦合下抓的，漂亮到我都不敢相信（电源在市面买的）。

可以看到从0V到53V也就30ms左右时间，在交流耦合下抓到插电瞬间有个41V，10ms左右的尖峰，那么疑问来了：为啥在直流耦合下没看到这个41V的尖峰，难道两者不是数值叠加而是波形重叠？ 既然在直流耦合下没有超过耐压值的尖峰，是否可以判断PMU损坏是其他原因？主要还是看看测量的方法问题,别被测量的数据迷糊了. 如果你在这样的测量环境下,PMU会损坏吗?我不知道你的电路设计,我的意见是首先测量的方法,如果你要测量,必须把后极的load的电都放掉后再次测量,这样才能测量比较接近真实.还有你说负载为300mA,你可以先用电流表测量一下,是否和示波器的值一样.如果不一样的话,就要看看你的仪器问题了.
