[稳压电源]LM317用3055扩流失败

我的变压器有足够功率不用怀疑32V100W，抽头后整流还有24V，足以满足测试5W LED灯。

正电源测试负载是5WLED灯（21V 350mA),接上电源只有150mA，再并联一个LED灯有压降2V总电流175mA。

测试2个三极管都是好的，不解。

负电源测试最开始只能到-10V，后来拆掉Q4后一切正常，也是不解。

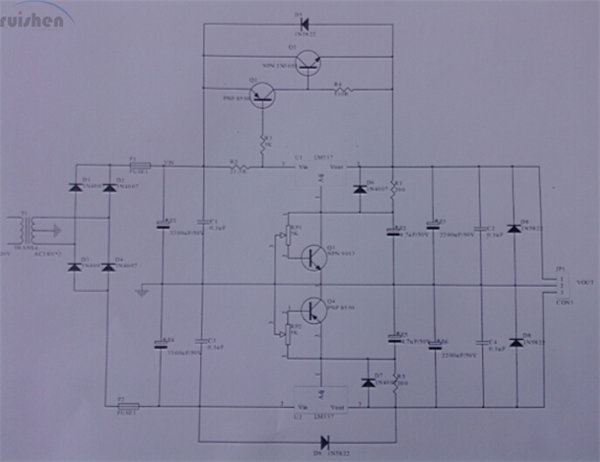

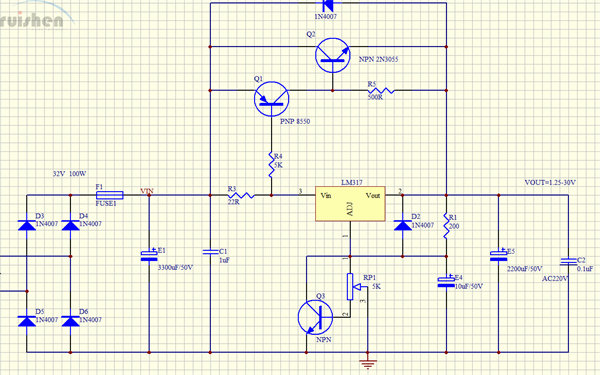

主要疑惑是正电源扩流问题，我是用的官网图。

我也考虑过用LT1083做但压差不好解决，被否定了，请大家帮帮忙！调试好后做成品不计成本，自己用，这是我多年的想法一直没实现，在此请大神们帮忙分析分析！我那变压器是36V120W的1 你说你的变压器是32V 120W 抽头后整流还有24V 你怎么抽的？2 你的5W led 是什么？额定电压 电流是多少？3 其实你的想法就是要点亮你的LED 方法有很多。

先回答 1 2 吧RP1接法太奇怪了我那变压器是36V120W的,写错了，是双18V。

5W LED是5个1W白色的灯珠串联，这个不是我的用意，我只是来测试我的扩流电源是否成功。

5W LED在其它电源上用都能上340~355mA，在我的扩流电源就只有150mA左右。
