[开关电源]LED电源产品的抗浪涌防护

本帖最后由 langtuodianzi 于 2015-5-13 14:06 编辑 目前LED电源产品的抗浪涌能力一般都较弱，非常容易受到浪涌、过电压与过电流的冲击而造成损坏，加上目前LED电源的防雷要求已由原先的4KV 组合波形，提升到6KV~10KV不等(由于温室效应引起的雷电频繁所致)，为此，提高保护性能与降低故障发生率成为了当务之急。

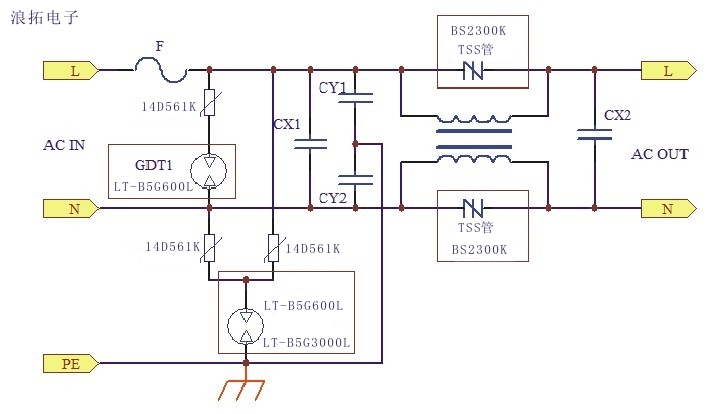

采用浪拓公司的GDT陶瓷气体放电管从最小5KAA到20KA不同系列与MOV压敏电阻相组合的方案，在有接地的情况下可有效地抵挡共模防护。

另外，还可在L/N之间分别采用MOV压敏电阻或MOV+GDT组合，来有效抑制差模所产生的浪涌过电压并起到对后级电路的保护。

1、该方桉可通过1.2/50-8/20us 雷击浪涌差、共模6KV 测试。

2、压敏电阻MOV 推荐14D561K；气体放电管GDT推荐LT-B5G600L。

3、交流输入端需通过1500VAC 绝缘等级测试时,GDT2 需采用LT-B5G3000L防雷管。

4、共模电感并联半导体放电管。

防止共模电感和电容产生谐振后进一步损坏整流桥或者开关管。

你敢加吗？561的压敏？都烧完了

junou168 发表于 2015-5-15 17:16你敢加吗？561的压敏？都烧完了

关键参数也是压敏电压和通流容量的选取。

一般大家选取14D471K。

但是大多数厂商为何会选取14D561K？压敏电阻选用时还必须注意： (1) 必须保证在电压波动最大时，连续工作电压也不会超过最大允许值，否则将缩短压敏电阻的使用寿命； (2) 在电源线与大地间使用压敏电阻时，有时由于接地不良而使线与地之间电压上升，所以通常采用比线与线间使用场合更高标称电压的压敏电阻器。

压敏电阻的失效通常有两大因素，电网电压波动，这种过压表现为持续时间长（相对于微秒级的脉冲干扰而言），通常在毫秒级（ms）级，这种干扰通常会导致MOV多次的小电流稳态击穿，击穿电流通常在毫安～安培级，虽然相比瞬态过电流冲击电流值小，但持续时间长，整体来看MOV所承受的能量还是很大的。

工业场合的电源产品中的MOV受到这种侵扰的几率会更多。

压敏电阻的生存能力关系到整机使用寿命，在后端被保护设备都可满足通过Surge测试的情况下，MOV电压尽量选高，以避免电网扰动导致的MOV加速失效，如果后端都正常的情况下，由于MOV短路而导致的维修退换，将是一笔不菲的费用，特别是某些安装、拆卸、成本较高的场合。

这就是为何会选择压敏电压14D561K的原因。
