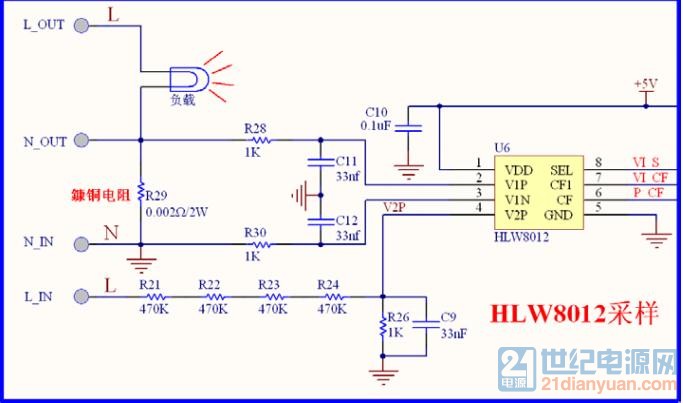

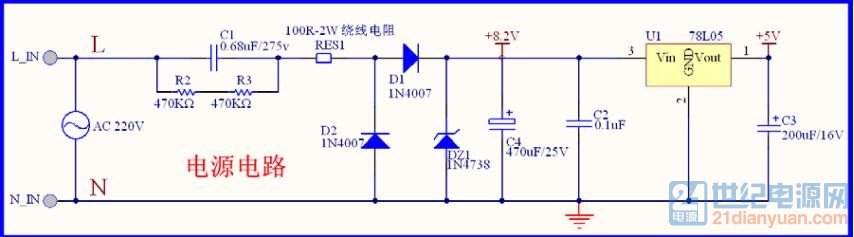

请教一个HLW8012的功率计量电路
我有两个疑问
1）当电流从N到L时，4号脚的分压不就反过来了吗？这么大电压远远超过了IC允许范围了？求前辈指导下~
2）C11和C12公共端就是3号脚，感觉不太对呀？这样还能滤除共模干扰吗？
1.你哪里看到那么大电压了？最大允许输入差分信号±43.75mV 2.差分输入的东西不这么接怎么接？
我知道了，谢谢啦，原来电压采样也差分采样的
这个计量的是电流啊，不过不管是电压还是电流信号都是要转化为电压来检测的。
我晕了，我看错了，你说的电压那个4脚啊，也是允许负电压的啊，正负700mV，就是普通的分压电路。LN反过来时采的是负压啊，你的参考点始终是N，你别反过来拿L做参考啊。
前辈，第二个电路我还有点疑问：
正常的差分滤波是第一个图，而按上面的接法就变成了第二个图了。
感觉有点不一样呀？为什么电流采样加两电容滤波了，而电压采样却只用一个电容呢？@h8f10
其实两种是一样的啊，只是参考点的问题。共模滤波不影响差模信号。看看下图1，来自AMC1200B的手册。图2是我实际使用的图。
下载附件
