急急急！！！ir2110驱动全桥逆变电路问题

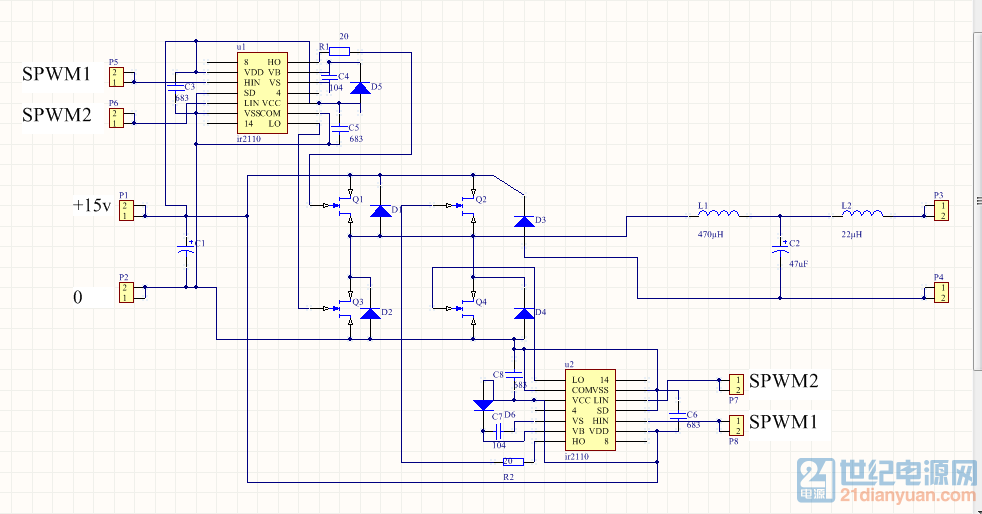

各位大神大佬，小学生刚学电源，用ir2110驱动全桥逆变电路，遇到些问题，请各位大佬帮帮忙现在电路现象是U1 O 脚为 0 ；  COM脚为0；  VCC脚为15v; VS脚为15v; VB脚为15v； HO脚为15v  VDD脚为15v； SD脚为0； VSS脚为0。
U1 O 脚波形与 spwm2一致但是幅值小许多 ；  COM脚为0；  VCC脚为15v; VS脚为0v; VB脚为15v； HO脚为0v  VDD脚为15v； SD脚为0； VSS脚为0。
有没有大神能帮帮忙提示一下，帮帮忙谢谢！！

自己顶一下，大神跪求帮忙

dd

输入PWM幅值？

0~3.3V单片机SPWM波，然后听老师建议将VDD改成5v也没有改变

首先看看驱动芯片规格书和各脚功能描述，满足芯片要求，肯定会有输出，再说，电路应该做些优化，网上有很多关于驱动原理，电路。自己看摸索就会进步。 你的电路画的不够细心，常规的单元电路都没有达到要求。比如4个管的GS极电阻都没有，驱动限流电阻都没有放，这些是细节，Q1-Q4桥臂中点线到芯片H桥浮地线VS都没有连接，这是关键。   这么能工作？？？？学电子稿电子必须学会细心，思考，一步都不能出错。

仔细再把数据表看一遍。逻辑兼容部分全漏了。


下载附件

2017-8-8 17:57 上传

首先把规格书吃透、ir驱动电路非常成熟，结合全桥逆变电路问题不大

请注意回复楼层。

楼主还在做吗  请问做出来了吗 平面变压器厂家 | 平面电感厂家
