电源离奇出现故障，请大家帮忙分析一下原因

电源是12V10A的，3842反激，上次做了几百个到客户那里，有几个电源坏了，症状是空载一闪一闪的，不能带载，辅助绕组给IC供电跟不上，拆开看看，是1206的贴片电阻坏了，IC供电是这样的，就是变压器辅助绕组串联一个UF4007，再串联一个1206封装10欧姆的电阻给IC供电，现在就是这个电阻坏了，我算了又算，这没理由啊，IC工作电流是15mA，先算一下功耗，压降是0.015*10=0.15V，功耗是0.15*0.015=0.00225W，这才2.25mW，这不可能会烧坏电阻啊，请大家帮忙分析一下，这是什么原因烧坏了电阻？还是说这只是一个意外？满意回复+10st.you 查看完整内容启动时候，电阻承受的电流冲击是最大的，所以，你可以：一、换小阻值；二、阻值不变，并联多几个； 三、加软启动电路。

...+10dycheng 查看完整内容就算推动mos的瞬时电流大，也有辅助电源那边的电解电容提供贴片电容损坏应该是上电瞬间，电解电容没电的时候充电过程损坏 ...测电阻两端的正常的电压波形，你会另有发现电源设计的不好；辅助绕组上有高压吧，导致输出瞬间或短时间过流把电阻烧了吧；

PowerAnts 发表于 2014-10-25 09:42 测电阻两端的正常的电压波形，你会另有发现

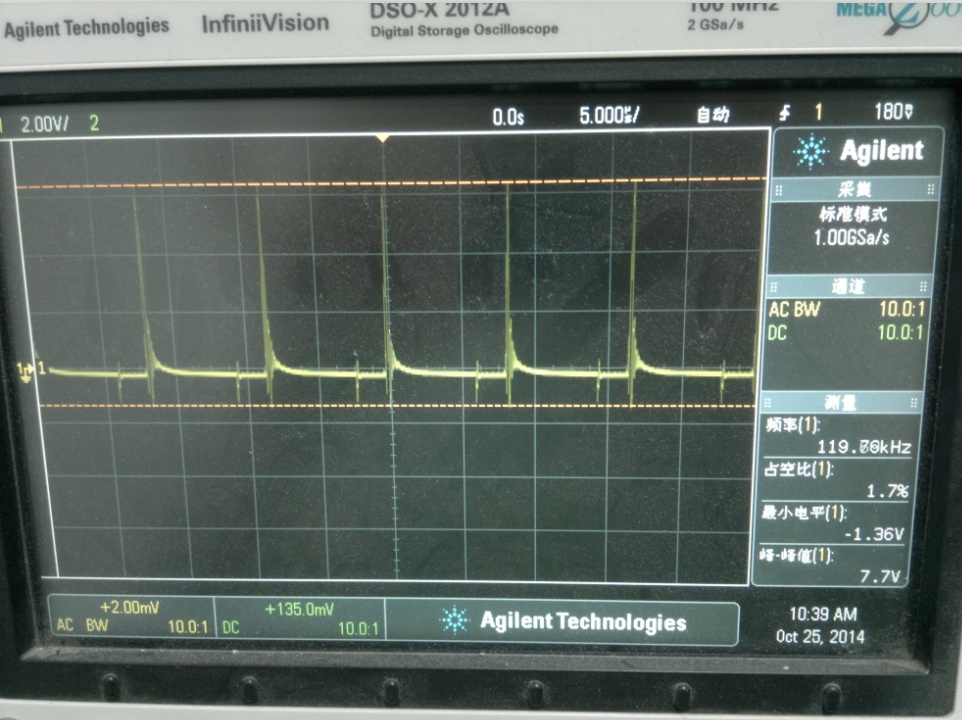

这个是电阻两端波形，看起来尖峰也不大啊？

mmuuss586 发表于 2014-10-25 09:57 电源设计的不好；辅助绕组上有高压吧，导致输出瞬间或短时间过流把电阻烧了吧； ...

可是一个1206的10欧的电阻，真要烧掉的话，是需要很大的电流的啊，就算输出过载，对这个电阻影响也不会太大啊，另外我还想请教一下，我这电阻功耗计算方法是不是错了？要不然这么小的功率没理由烧掉啊
