双管正激电源上下管DS波形和温度问题
驱动波形欠佳，DS波形不对，你这两个图，不是同一条件下测得的，而且幅值和频率看不出，测试前先应把仪器设置好，下管DS波形有点接近正常。两种解决方法：首先检查你次级储能电感，应该是它造成的。如果没问题，单独辅助电源给芯片供电，看芯片驱动和MOS gs波形。方便时上个图，希望对你有帮助。
你好，谢谢解惑，驱动波形幅值在12V，这个是同一条件下测试的，直流500V输入时，上管峰值480V左右，下管500V左右，1000V输入时，上管DS峰值在460V左右，瞎管为1000V左右。开关频率70K，输出电感475uH，输出为48V，2.5A，今天按照你的意思，将输出电感串了3个。波形没什么变化。上管DS还是一样的馒头波形。这个电源，主要是上下管温度不一致，其他输出都正常带载。

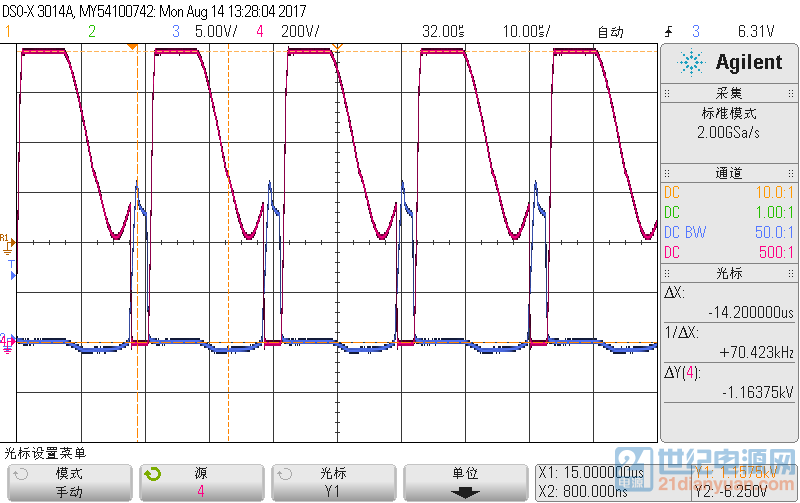

同一负载条件下，测试波形图
上下管波形
理论是你这样的，我传一下我测试带载的波形
确认只是双正激？是同样负载条件下测得的波形么？你这个波形无复位过程。增加输出电感量的方法是把两个磁环扣在一起，然后绕线。我那个波形也是实测波形的。
方便的的话上个图看看，可以加我QQ：304038989讨论，这个是我的一个帖子，上边有双正激的一些波形http://bbs.21专注于大电流电感设计、制造/forum. ... &fromuid=383350
你好，我是按照公司现有的双管反激电源的主回路来画的，变压器磁芯ETD34，原边106匝，副边2个绕组，各12匝，输出电感用的磁环型号没记住，好像是XXX125，Al=157的那款，两个绕组输出电感采用一个磁环都是55匝，今天上午按照你的方法，增加感量，拿定制的电感，串了三个。波形没有太大变化，500V直流输入，上桥比下桥热15度，930V输入时，上下管空载温度基本差别不大。
没有按照你的方法，吧磁环并到一起再绕线，明天去试试。
你说磁复位的问题，我想了一下，我这个变压器打样没加气隙，原边电感普遍在37-40mH，左右，明天试试改变压器
楼主改变压器解决了吗，我的波形很奇怪，第一个的ds是你这个斜上去的，第二个波形是直接上去的，把你们的波形都兼顾了，一直找不到原因 平面变压器厂家 | 平面电感厂家
