orcad lite 16.6 pspice仿真RC不正确

初学orcad pspice，遇到了奇怪的问题，特来请教一下各位。为什么orcad 仿真不报错，但是结果都不对。就拿最简单的rc 来测试，就是测不到电容的电压上升曲线，就只是测到电压一直是vcc 。但是拿官方rc 例子来跑,却是可以测得正常上升的电压

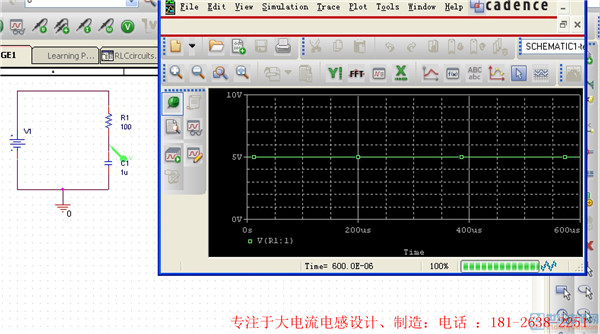

自己画的RC

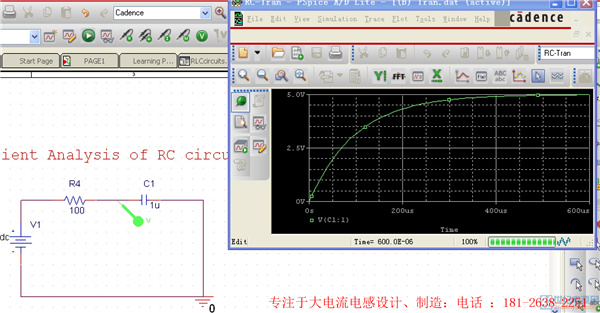

官方例子的RC

问题已解决，属于初学者低级错误。设置电容的参数IC为0，表示初始化电压为0，再仿真测得电压波形正常。对比生成的网表文件，可知电容c相关spice语句是加入了IC=0, 查spice参考文档可知IC为初始电压，除了可以在c定义时候设置还可以单独用命令.IC去设置，见附件文档中关于spice中c的描述语句。 PSpice_ReferenceguideOrCAD.pdf (3.78 MB, 下载次数: 65)

2017-7-12 16:19 上传

仿真电容充电曲线问题

感谢版主回复，pspice中设置电容参数初始电压IC为0即可解决了 平面变压器厂家 | 平面电感厂家
