PFC UCC28051 过零点电感电流

PFC UCC28051  125W。

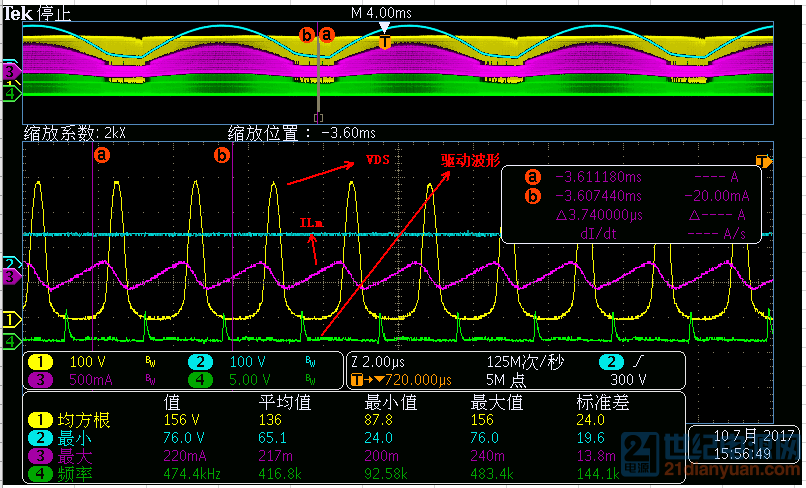

   问题：在VIN过零点处，桥堆的二极管反向截止，这个时候应该原边不在有电流输入，但是从测试波形来看，电感电流似乎仍在上升和下降，但是驱动又是不完整的，那电感上的电流是哪里来的，又去向何处，希望大家能指点迷津，谢谢。

桥后不是有个电容吗，上面有电压，就会有电流。

我有考虑到这个：当桥堆二极管截止后，桥堆后的电容上的电压加在电感两端，此时由电容提供所需的电流。        但是从波形上无法对的上，一个是驱动所表现的占空比和电感电流上升的波形对不上，还有就是电感电流怎么又负向的？   我没想明白啊。

是对不上，驱动波形不对

是啊？难道是测量误差。看上去此时电感电流的平均值为零？怎么会这样？

先追究驱动波形，怎么变成一个脉冲的。

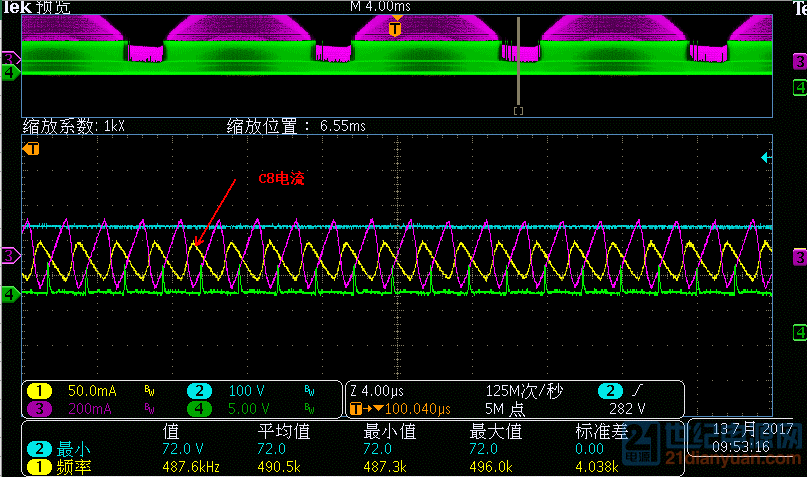

我测试了一下采样电阻上的信号，和电流信号，确实是因为电流由波动导致驱动快速关断。


下载附件

2017-7-19 09:51 上传

最后一张示波器图中的驱动波形是测的哪点的？

MOS管GS。 平面变压器厂家 | 平面电感厂家
