分享：关于DC/DC转换器的10个经典问答

本帖最后由 PowerAnts 于 2014-8-15 05:25 编辑 Q1:  什么是PWM 控制和 VFM 控制？ A1:  DC/DC 转换器可使用 PWM 控制或 VFM 控制。

PWM 是脉冲宽度调制的缩写，VFM 是可变频率调制的缩写。

为实现最佳应用，某些产品可以在两种控制类型中切换，切换方式包括通过 MODE 引脚手动切换以及自动切换。

（PWM 和 VFM组合可切换的产品，还有哪些家有这样子的功能？VFM貌似用的比较少）   Q2: 什么是欠压锁定功能（UVLO）？ A2: 为了更稳定的工作，某些 DC/DC 转换器具有 UVLO（欠压锁定）功能。

电源开启后，UVLO 功能使内部电路处于待机状态，直到DC/DC 转换器的输入电压（VIN）达到 UVLO 电压，以此来减少消费电流并避免误操作。

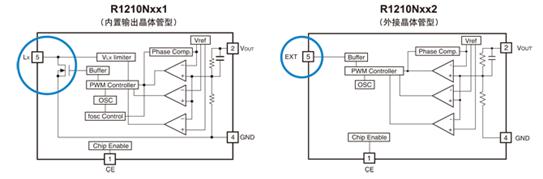

  Q3: 是否需要输出晶体管？ A3: DC/DC 转换器分为带有内置输出晶体管和不带内置输出晶体管两种。

前者有一个 Lx 引脚，后者有一个 EXT 引脚，分别称为DC/DC 转换器和 DC/DC 控制器。

（如果单个产品上同时包含两种类型，则它被称为 DC/DC 转换器。

） 使用外接输出晶体管时，请使用功率 MOS FET。

如果更注重高负载时的效率，请使用带有低导通电阻的 MOS FET，如果更注重低负载时的效率，请使用栅极电容较小的 MOS FET。

请使用最大漏电流高于最大电感线圈电流（ILmax）的 MOS FET。

（以下所示的R1210N系列推荐使用双极晶体管。

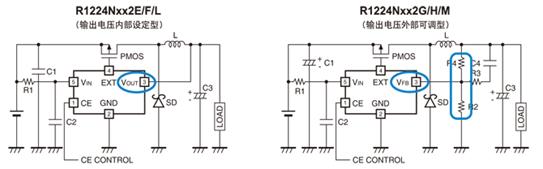

） Q4: 输出电压设定 A4: DC/DC 转换器有两种类型，一种是芯片内部设定输出电压，另一种为可通过外接晶体管来设定输出电压。

芯片内部设定输出电压的转换器有一个 VOUT 引脚，外部可调节产品则还有一个 VFB 引脚。

使用外部可调型产品时，请根据相位补偿和噪声干扰等情况来选择元件。

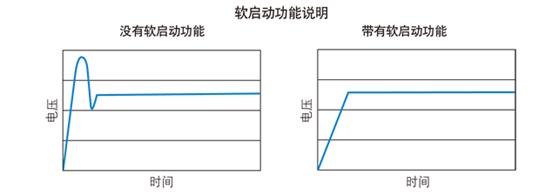

Q5: 软启动功能 A5: 电源开启后，当输入电压（VIN）达到最小工作电压和 UVLO 电压时，软启动功能启动，以此来防止 DC/DC 转换器的突然启动（会导致浪涌电流的产生和输出电压的波动）。

通过指定启动时间（软启动时间），DC/DC 转换器以渐进的方式启动。

软启动时间在芯片内部设定，但如后文的开关最大占空比设定所述，有些产品中可以由外部进行设定。

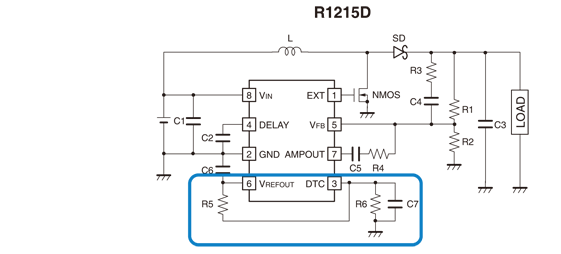

Q6: 开关最大占空比 A6: 某些产品允许通过连接至 DTC 引脚和 VREFOUT 引脚的电容和电阻，从外部进行开关最大占空比的设定。

软启动功能也可从外部设定。

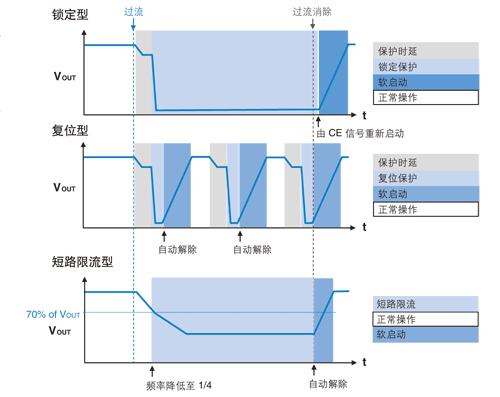

Q7: 保护电路（锁定型／复位保护型／短路限流型） A7: 各个保护电路类型中过流保护的操作 DC/DC 转换器中有三种保护电路，即，锁定型、复位型和短路限流型。

       如果在高负载等情况下错误持续了一段指定的时间（保护时延），锁定保护电路会将功率 MOS 锁定为 OFF 状态。

可以通过使用 CE 引脚使芯片进入待机模式后再进入工作模式，或通过关闭电源再打开来解除锁定保护电路。

保护时延可通过连接至 DLY 引脚（DELAY 引脚）的电容大小来设定。

       如果在高负载等情况下错误持续了一段指定的时间（保护时延），复位保护型电路将重复触发软启动操作以限制输出电流。

高负载（会导致最大占空比）被移除后复位保护电路将自动解除。

保护时延在芯片内部设定。

       当输出电压从设定的输出电压值中下降时，短路限流电路会降低开关频率。

因此最小 ON 占空比会降低，电感纹波电流会增加。

于是输出电流会降低。

错误清除后该保护会自动解除。

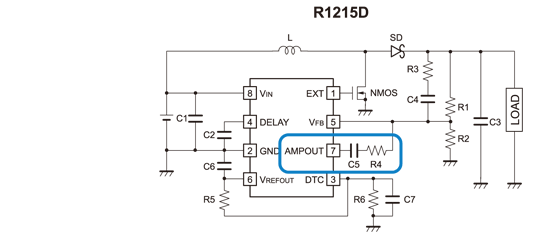

Q8: 外部相位补偿 A8: 某些 DC/DC 转换器的相位补偿可通过外接元件来设定。

请将外接电容（加速电容）和电阻连接至 AMPOUT 引脚，为这些产品设定相位补偿。

Q9: 频率切换电路 A9: 采用 R1210Nxx1A PWM 控制的 DC/DC 升压型转换器带有频率切换电路。

当输出负载变低时，PWM 控制开关频率从 100kHz 降至35kHz。

这将使消耗电流减少。

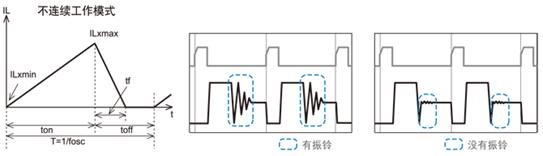

  Q10: 抗振铃开关 A10: 在升压 PWM DC/DC 转换器间断模式下电感完成放电后，会出现振铃。

抗振铃开关会防止振铃。

（这个是开关电源中常见的纹波问题么？希望能帮助解决麻烦的纹波抑制问题） 修改原因：去掉广告部份理光的DCDC芯片很少用到，这些功能特性看起来蛮不错！有适合机顶盒的ACDC电源方案吗？价格必须很便宜哦！世强什么时候把理光微电子也收了？我以前也卖过RICOH家的产品，LDO做得很不错，功耗和输出精度很有优势，电池供电应用（包括便携式电子、医疗保健、工业的4表……，可惜好产品宣传做得不太到位）借楼主宝地，关于DCDC的器件选择帮建议下：我司拟开发一款新的便携式设备,电源使用锂离子电池4节，需要3.3v和5.5v两组电压,电流2A，能有剩余电量指示，锂离子电池准备以两串两并模式，需要DC-DC降压电路。

有熟悉的么？请各位推荐合适的IC,效率要高

awarz 发表于 2014-8-11 18:05 世强什么时候把理光微电子也收了？我以前也卖过RICOH家的产品，LDO做得很不错，功耗和输出精度很有优势， ...

是的，理光世强代理的新产品线。

4#的应用应该可以用理光的R1224N，世强的FAE正好分享了一个类似的应用案例，与我们的应用很类似。
