3相交错并联PFC驱动干扰问题求助

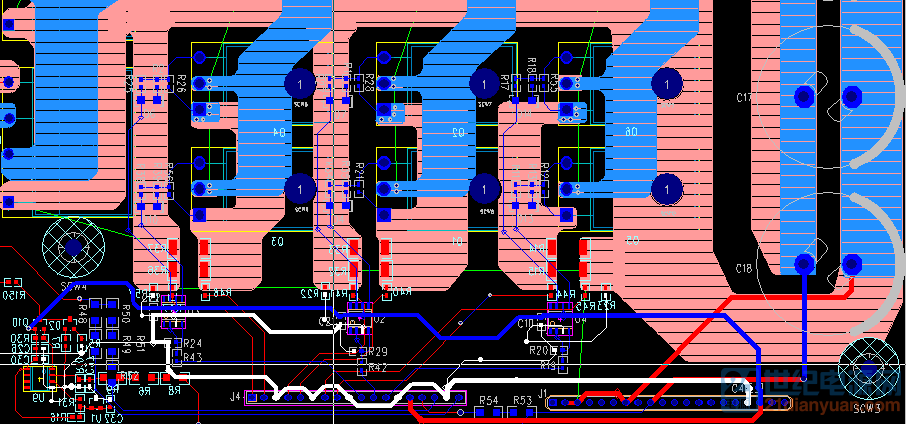

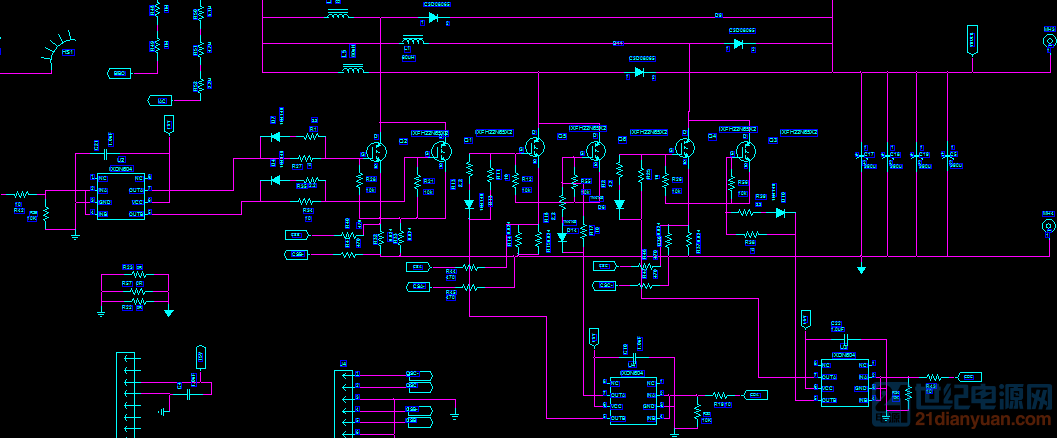

芯片用的是FAN9673，初步怀疑是布线的问题，求大神看看哪有问题，谢谢！

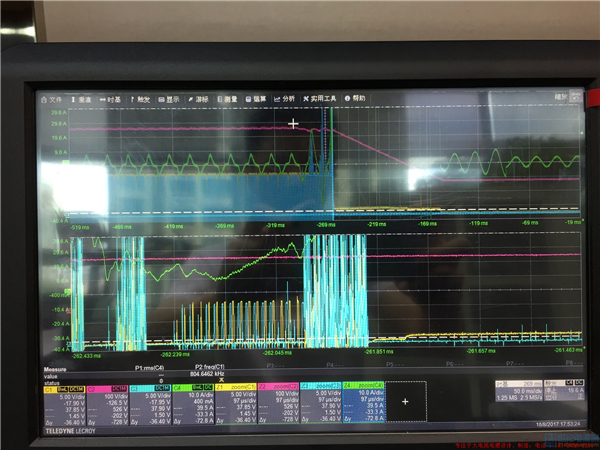

补充一些实验进度，上面3个管子完全不能带载，我用下面3个管子可以带半载，基本可以确定是驱动回路的问题
IGBT吧？？如果是，IGBT是需要负脉冲的图纸看不清晰，你应该加4424之类的增加驱动能力
才注意看板子，驱动的线好细奥，咋也得1mm吧
不是IGBT，是MOS管
你好，你这个问题解决了吗？
解决了，就是驱动回路走线的问题
把驱动ic放到2个管子的中间，芯片vcc，gnd加电容滤波
--
检测电流用互感器，互感器的cs电阻直接引到小板上，靠近ic的检测脚
在有条件，把驱动ic换成隔离驱动ic，把地线隔离起来，那样不会因为地线的干扰，导致误驱动什么的
隔离不了，因为我的电压采样，控制等信号都没有隔离的，单独隔离驱动到最后其实还是连在一起了的。
你好！我现在不用上面的3个管子了，只用下面的3个管子，驱动IC距离也就近了。
滤波电容有加了，在IC旁边。
至于用CT采样，那是实在不行再去改版了，因为Fairchild有demo就是用电阻采样的，而且也没隔离，所以理论上应该是没问题的啊。
两个mos并？ 干嘛不用igbt 驱动放的太远了 放在门极旁边吧 平面变压器厂家 | 平面电感厂家
