[充电器]哪个大神能够讲讲这个充电器工作原理？

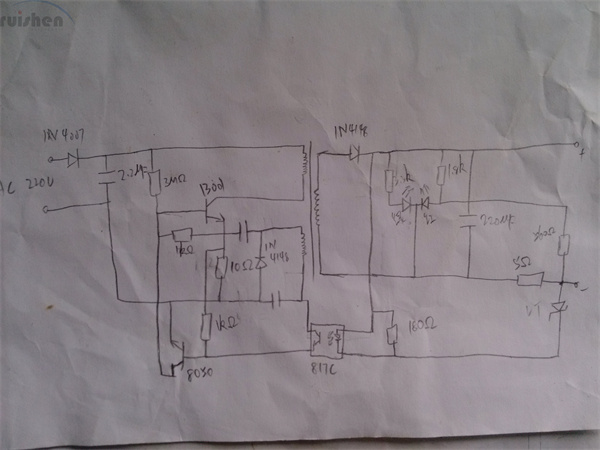

本帖最后由 mnqri 于 2015-1-13 15:30 编辑 我照着图焊的电路，只是没有焊接光耦和8050三极管，变压器输出端也什么都没接，一通电13001和10欧的电阻就被烧，怎么做才能正常工作？满意回复+4戈卫东 查看完整内容要焊完整。

8050是13001的过流保护，不用它是应该烧。

+4yytda 查看完整内容光耦不能拿掉，否则等于开环，输出电压会很高，你到淘宝搜索：手机充电器套件，有很多卖家，套件包括，PCB、元件、原理图等，一套价格是6块钱左右，买回来之后 ...+4不亦心 查看完整内容还是老老实实玩IC方案吧，RCC这玩意儿真不是随便能玩的，如果功力不够的话+4公布 查看完整内容把8050看成是１３００１基极的偏置电阻（可变电阻）光耦控制可变电阻的大小+4jjeemm77 查看完整内容自激式开关电源… 烧坏的原因是导通后不关断！…功耗超过极限！…要焊完整。

8050是13001的过流保护，不用它是应该烧。

没几个元件，制作难度是不大的。

那把光耦去掉能正常工作吗？

mnqri 发表于 2015-1-13 17:04 那把光耦去掉能正常工作吗？

光耦不能拿掉，否则等于开环，输出电压会很高，你到淘宝搜索：手机充电器套件，有很多卖家，套件包括，PCB、元件、原理图等，一套价格是6块钱左右，买回来之后，肯定是一次性成功
