[逆变器]请教逆变电源的软启动问题！！
最近做了一款逆变电源，SPWM 方式，输入1000VDC,输出380VAC。
基本功能可以实现，但是在做软启动的过程当中，出现问题。

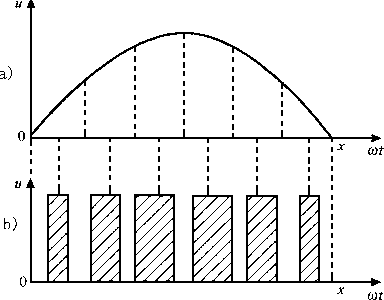

我的软启动思路是这样的：如图，比如说正常输出380V后，b图的阴影柱形图见b图。
现在刚开始的时候b图中阴影柱形图的长由较小慢慢涨到正常的长度（改变柱形的长，高不变），也就是每个阴影的面积由小变大，以实现软启动的过程，在此过程当中频率一直是不变的，50HZ，在此过程当中，空负载的时候接万用表测试的时候电压大约从120VAC涨到380VAC左右的。
在实际接电机的时候，小电机运行情况良好，软启动效果也不错，但是接大电机的时候就不行了，电机晃了一下就不动了。
问题：1.什么原因造成电机这样的呢？2.刚开始的时候电压输出较低，此时是电机的电流时非常大吗（导致烧毁IGBT）,还是电流非常小呢（电压低）?3.电机是由于电压低而导致憋住，从而不转吗？4.我这样的软启动方式对不？（频率不变，改变输出电压的方式）还是输出电压不变，改变输出频率来控制转速的呢？？多谢了！！！！！满意回复
+20yytda 查看完整内容既然你的负载是大电机，建议你不要增加软启动电路，或是软启时间尽量短一点，因为电机启动电流非常大，软启时间长了可能起不来，我猜 ...是不是1000VDC那里的输入功率太小了啊，我之前做1KW的逆变电源用由DC power supply 代替2节蓄电池提供24V输入电源，带一个400W的灯亮一下就灭了，带200W没问题，输出电流太大导致反馈电流大把辅助电源给关掉了.后来把DC power supply输出电流跳大就能带了
JKM99 发表于 2014-11-17 16:381000VDC那里一点也不小，是带机车的。是不是1000VDC那里的输入功率太小了啊，我之前做1KW的逆变电源用由DC power supply 代替2节蓄电池提供24V输 ...
。
软启动应该是对输入侧（1000VDC)那头进行，为何现在是对输出负载而设，如此的软启动（也叫缓启动）等于一开始先降低输出功率。
而电机恰好是起动瞬间要较大电流。
ky_21ic 发表于 2014-11-17 22:31软件有过流保护电流太高了关了SPWM驱动？ 要测带大电机时SPWM驱动波形有没？ 带大电机时逆变那里母线电压降下去了？我比LZ疑惑...:( 平面变压器厂家 | 平面电感厂家。
