推挽逆变+全桥整流~~~~逆变器变压器设计

最近设计了一款逆变器，DC-DC部分采用推挽逆变，后级整流采用全桥整流（无电感），由于输出功率为2500W，输入48V，采用三个EE42/20变压器。

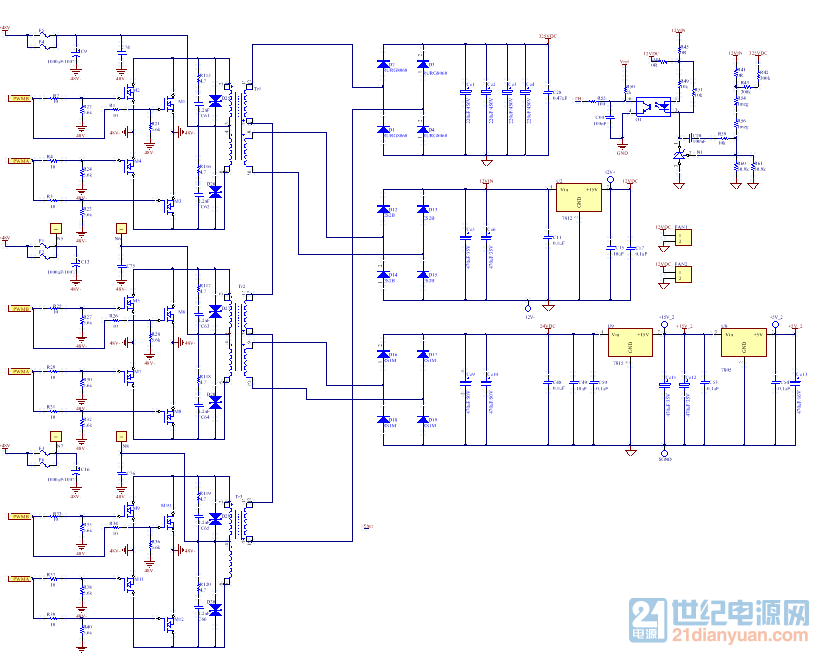

DC-DC部分采用前级并联，次级串联的架构。如下图所示：

原理图附件如下：
DC-DC.zip (84.36 KB, 下载次数: 273)

2017-9-8 19:20 上传

点击文件名下载附件
下载积分: 财富 -2

说明：变压器1与变压器2的第二个绕组分别为风扇和后级的控制电路供电。
请教问题：三个变压器的感量怎么计算呢，母线电压400V，输入48V，开关频率85kHz，△B=0.16
                我设计的第一个变压器匝数分别为：7,7,20,2（12V输出绕组）；第二个变压器匝数分别为：7,7,20,4（24V输出绕组）。第三个变压器匝数：7,7,20.
不知道上述参数有没有问题，由于整流输出没有电感，所以想请教一下变压器的感量怎么设计呢！

论坛应该有相关的计算

无电感？这功率恐怕不行。 逆变？没看出逆变的意思。

这是中间推挽升压的部分，逆变的电路没有贴出来是H桥

您好，请问您最后解决了吗，我也在弄一个和您相似的全桥整流不要电感的推挽升压电路，不知道变压器怎么设计，您最后是怎么计算的呢？

为什么三个变压器不一样呢？

不知三个变压器不同步时，会不会有什么问题。 平面变压器厂家 | 平面电感厂家
