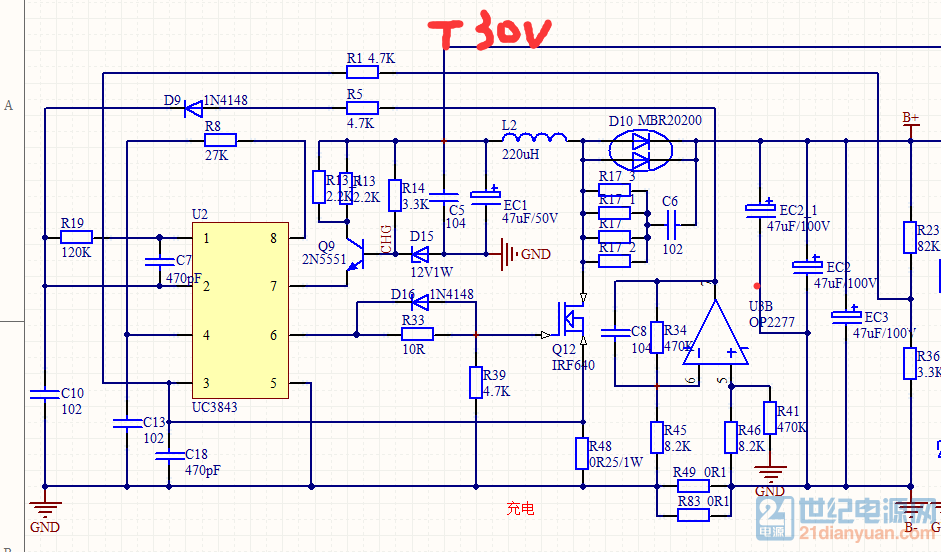

大家帮忙看看这个boost恒流，电流恒不住。
输入是30V，电池电压为40-60V
首先我没做过，但根据原理，我有几个建议修改的地方和疑问，只是建议，不一定对：OP2277是正负双电源供电吗？
R41电阻需要跟R34并的电容一样，这个差分放大器只提供一个极点，电容大小跟极点位置相关，但看着R41和R34如此大，这个电容容量估计很小，至少比104小
C10是干嘛的？有何用？还有D9？只允许推不允许拉？
峰值电流模式的boost需要2型补偿器，UC3843的1脚和2脚配置成2型补偿器
UC3843的7脚为何没电容？
能否增加一个电压环来限制输出最大电压，R23，R36和R1接在3脚并不是很精准
运放写错了，是OP2177 单电源12V供电的。
那你得接成同相放大器
再请问一下，什么是2型补偿器啊，新手不太了解。
看下这个帖子http://bbs.21专注于大电流电感设计、制造/forum. ... &fromuid=139132
运放这里，6脚无基准电压 ,这是设计问题
B+电压反馈到3843的第3脚也是不合适的
boost做充电，不是很好的选择
可以做BUCK，和反激拓扑
boost做充电，输出短路的话，保护不了
短路直接烧整流管或保险丝
6脚基准电压什么意思啊？我这是差分放大器喔。
电流采样一般都是差分放大
最好有个波形，电流恒不住是说带不了重载还是限流不成功。可以试试加大输入电容，一般升压输出端电流波动比较大。3843外围电路设计的有问题，你是在做恒压恒流吧，两个反馈应该都给2脚啊，二者竞争关系，谁占优势J就优先反馈进入这个模式。
可以调节一下运放的反馈电阻和电容看看 平面变压器厂家 | 平面电感厂家
