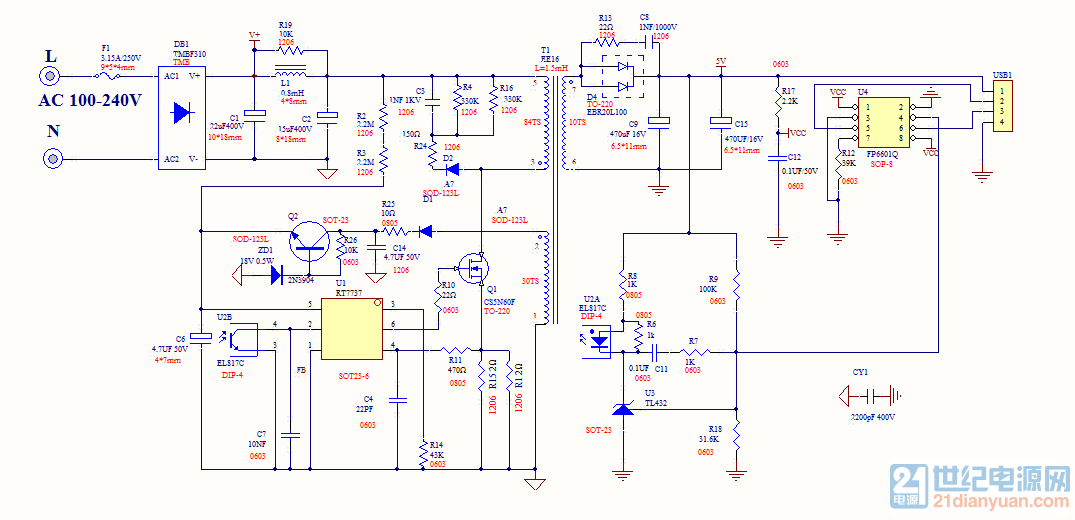

TL432 击穿
cj432.pdf
2017-9-19 17:27 上传 点击文件名下载附件
198.62 KB, 下载次数: 120, 下载积分: 财富 -2
CJ432
可能是ESD打死？制程中操作工有防静电措施？
是开机就发现是死的？还是老化过程中死的？
老化过程中死地，ESD我公司防范的还是可以的！
感觉432与快充IC的4脚直接相连，会不会不妥？ 能串联一个小电阻吗？比如1KOHM。
老化时，输出电压也是5V吗?
FP6601Q写的是向432灌电流，我要问问原厂是不是可以这样用，用CJ431是没有问题的，只是3.6V偏高。
3.6V是指什么？
你这个432是一个低损耗型，为什么光耦上并联的电阻还用1K那么小？
这个产品是QC3.0(输出电压3.6-12V) 如果这个电阻大了3.6V工作会不正常,VREF,1.24V+光耦VF,1.2V=2.44V;输出3.6V-2.44V/1000=1.16mA（再大432就不工作了）
我说的是R6，不是R8。R6应该可以用到6.8K。关于R8, 你说的3.6V稳不住的问题，从1KOHM改到470OHM有好处吗？
谢谢你的建议，我会认真尝试验证，不过我不认为是这个原因造成的！
对，目前的2个电阻阻值不应该导致损坏。
你的电源打过ESD测试吗？能过多少KV？
电源在不同输入电压快速开关机过程中，输出有没有电压过冲？
1.ESD没有打过，但产线有防护，包括烙铁漏电。2.5V/9V/12V电压切换单次触发波形
看下空载开机波形。
以上这些波形是在230V/50HZ下测试的！
波形没问题，只有找其他原因了。
不接AC输入电压，外加5V DC电源到输出端，缓慢增加这个DC电压，直至432损坏或者20V（不能超过电解电容耐压太多，除非换高耐压的电容测试）。看432的耐压情况。
谢谢！我试试，不过我的输出电容是16V的，到不了VKA(18V),这样我要将输出电容换掉！
这个方法不错，可以找到问题的
还有432 REF到地的电阻31K上并联一个几百皮的电容看看。
在下偏并100PF电容，动态比原来的好了一些！
不知道加的这个100P对未知原因引起的432损坏有没有帮助？
噪声低了一点。
另外一个事，你初级的Q2那么接，在AC 100V输入时，会不会启动时间很长？
我意思是Q2的发射极应该串联一个二极管挡住对启动回路的分流，否则启动速度变慢一半。
是在这个意思吗？
是。
这个和431的原理一样？
之前老师傅教的是说Ika431min=1mA
光藕并1K可以保证就算光藕没有电流过，431也工作正常
431有2种，一种是普通损耗的，Ika_min=1mA, 还有一种是低损耗的，Ika_min=0.1mA.
431 貌似有4种。
型号 工作电流
TL431， 1mA
ATL431， 0.035mA
TLV431， 0.1mA
TLVH431，0.1mA
哦，原来还有0.035mA的啊。
现在有见过线路，意思是说431最低电流不见得一定要大等于1mA
按>1mA（比如2mA，意思是即使1mA也是不靠谱的）设计吧，这是常规，除非你的应用很另类。
“超声老化” 是怎么个老化法？用超声波吗？另外会不会引脚搞错？图上写的是TL432实际使用CJ432，两者的引脚一样吗？
超声老化是两个工艺，老化是5V/2.4A老化，如果是引脚错了就是不是几个不良了，保证引脚没有错，有遇到过432击穿的吗？
432没有用过，只用过431，从来没有失效的情况发生过。
我以前也没有碰到过，但碰到了也解释不通。
感觉应该换个品牌试试，估计超声老化引起损坏的可能很大。
电路上看，只感觉431输入阻抗31K偏高，10K试试。
超声老化失效，是否有共振结构方面的问题？
先向您表示敬意，我很崇拜你
，您说的是432 下偏电阻吧，这个上偏100K是定死的不能动，所以下偏也定死了（否则QC3.0工作不正常）
定死了？理由？
因为IC内部是去抽上偏电阻上的电流，达到0.2V跳电压的目的,可以放91k不能再小了
//这是原厂FP6601Q原厂给的回复！
虽然没看这个文档，但这不是理由，你可以单独接个电阻去满足这个芯片的规范，不要和431工况扯在一起。
请教下，431输入阻抗有建议最大不超过多少？
阻抗大是否容易致使431受干扰 ？
和所有芯片一样，典型值10K，不宜随便加大
长电有做分析是何因吗？
可以尝试换成TL432或是AZ432（原BCD，现为DIODES）试产一批看效果，排除原材料不良
超声老化是啥意思？是先超声波清洗然后老化吗？超声波清洗好像工艺确实存在问题 。
在协议IC和432的链接串联一个电阻吧，这样用坏的机会会大点 平面变压器厂家 | 平面电感厂家
