求大佬帮萌新解惑！

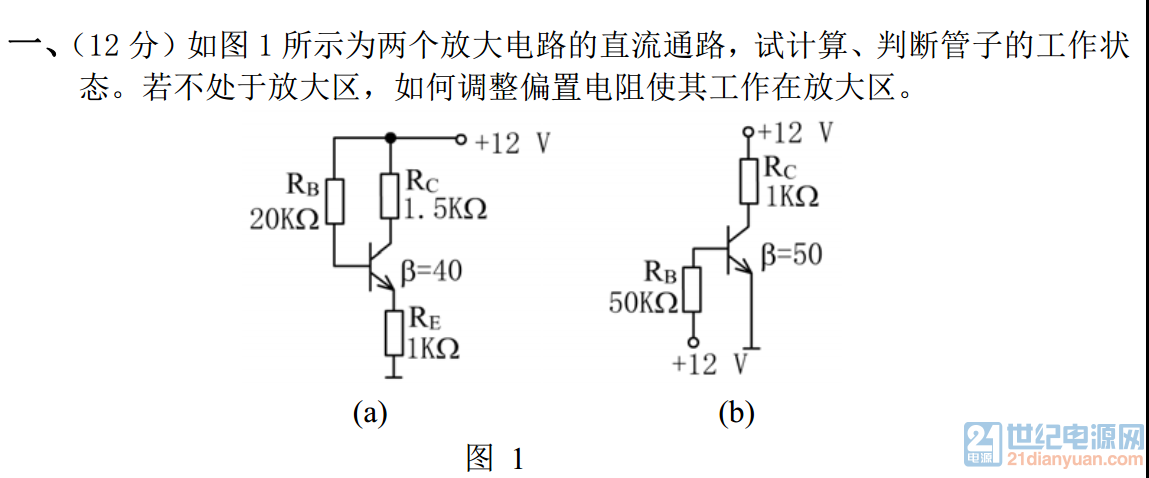

请教各位大神一个问题，这个题目中的a图的情况没有遇到过。具体情况是这样：
我先计算了三极管的基极电流I_B=0.57mA，然后乘相应的放大倍数β=40，得到I_C=22.8mA，于是在计算U_CE的时候问题来了，利用I_C对C、E极支路简单列一个KVL，解出来U_CE发现是小于零的，这有些超出我的认知了，而且书上的关于三极管的输出特性曲线也并没有描绘出U_CE为负值的情况。。。。。我想知道，这种电路在实际中回事个什么现象呢，我的猜测是C、E极的支路是不是根本建立不起来，也就是说没有电流通过，而此时的工作点画在在输出特性曲线上的话，应该是接近原点的饱和区内？

这证明三极管已饱和了。

那现在的I_C该是多少呢

假设饱和Vce是0.2V，Ic≈Ie,  那么 Ic≈(12-0.2)/(Rc+Re)，这是粗略的估算。

哦~意思是，如果I_B很大，同时理论计算的I_C=βI_B也很大，作用在R_e和R_c上后压降又很高超过了电源电压。那么此时的I_C就不能用I_C=βI_B来求了，而应该用楼上那种方法来求。对吧

上面的只是个大概，问题在于Ic≈Ie这个假设，要准确的话，列KVL式子来算。


下载附件

2017-8-29 13:51 上传

这么复杂，原Rb加大不就可以脱离饱和区了？ 平面变压器厂家 | 平面电感厂家
