[DCDC]关于单片机PWM控制24V LED光源

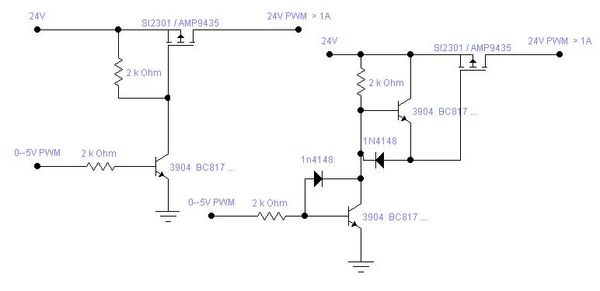

本人想用单片机通过PWM方式控制 24V LED光源的亮度，最大电流大约在1A这样下图是我从网上找的一个PWM驱动电路图，原作者说PWM频率在5K以下用左图，5-100K用右图。

小弟基础较为薄弱，想问下右图中的两个二极管和右上角的三极管的具体作用是什么呢？这个两个图能满足我的应用要求嘛？麻烦各位大神耐心解答下，非常感谢！满意回复+5不亦心 查看完整内容可以吧作用很明显是加快MOS开关速度嘛，没有人回啊~！~~可以吧作用很明显是加快MOS开关速度嘛，有时候别人说了和你自己实践之后的理解是不一样的

jjjyufan 发表于 2014-8-19 13:28 有时候别人说了和你自己实践之后的理解是不一样的

谢谢版主    我是把这个弄懂后再自己测下看看     对第二个图的原理有点不太明白。

能帮忙解释下吗？
