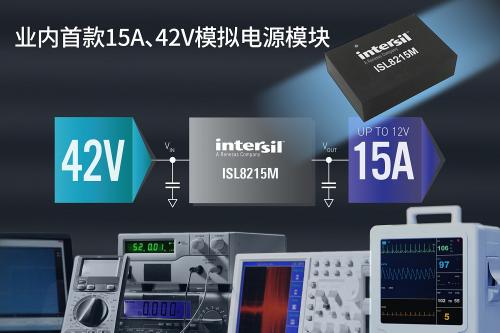

Intersil推出业内首款15A、42V模拟电源模块
ISL8215M 提供高功率密度和效率，可简化工业、医疗和通信设备的设计
全球领先的半导体解决方案供应商瑞萨电子株式会社（TSE: 6723）子公司 Intersil 今天宣布，推出业内首款 42V 单通道 DC/DC 步降电源模块 ISL8215M，可提供高达 15A 的持续电流。
该模块可在单一宽输入电压范围中运行，包括工业标准的 12V、18V 和 24V 中间总线电源轨。
它提供 0.6V - 12V 可调节输出电压、60mA/mm2 的最高功率密度，封装尺寸仅为 13mm x 19mm。
其 96.5％的峰值效率为工业、医疗、RF 通信、汽车电子、以及使用锂离子电池的便携式设备中的 FPGA、DSP 和 MCU 提供优异的负载点转换性能。
ISL8215M 是一套完整的 DC/DC 电源模块，它在单个紧凑封装内包含了控制器、MOSFET、电感器和无源器件，简化了系统设计并加快产品上市速度。
该模块的专有高密度阵列（HDA）封装，通过单层导电封装基板（可降低引线电感，并主要通过系统板散热）提供无可比拟的电子性能和热性能。
ISL8215M 安装在铜引线框架结构上，允许模块在没有气流或散热器的条件下在宽温度范围内全负载运行，进一步缩小尺寸和降低成本。
ISL8215M 还提供快速瞬态响应和卓越的回路稳定性，其 40ns 典型最小导通时间允许单步低占空比降压转换为负载点电压。
该器件提供可选择的轻负载效率，以延长锂离子电池寿命，并支持符合能源之星®（Energy Star）标准的产品。
该器件提供电压、温度和电流保护功能，可确保在异常工作条件下的安全运行。
ISL8215M 还在故障清除时提供自动重启功能，以保护负载和系统。
Intersil 公司工业模拟和电源产品部副总裁 Philip Chesley 表示：“ISL8215M 具有无可比拟的功率密度和超高效率的性能。
该模块具有小巧的尺寸、40V 以上的输入电压、15A 输出电流性能和丰富的功能，帮助客户轻松实现日益紧凑的电源设计。
”
ISL8215M 的关键特性和规格
·完整的 15A 单通道电源，集成了控制器、MOSFET、电感器和无源器件；
·可在单一 7V - 42V 宽输入电压范围内运行；
·0.6V - 12V 可调节输出电压，线路、负载和温度的精度为+/-1.5%，40ns 导通时间低占空比；
·高达 96.5%的峰值效率；
·300kHz - 2MHz 可调节开关频率，默认值为 300kHz；
·外部时钟信号同步高达 1MHz；
·可选择的轻负载 PSM/DEM 效率模式，有助于延长电池寿命；
·故障保护包括输入欠压锁定、过温、可编程过流、输出过压和输出预偏置启动，确保安全运行；
·可编程软启动可减少来自输入电源的浪涌电流；
·专用的使能引脚和电源良好标志，简化了具有电压跟踪的系统电源轨排序。
供货
ISL8215M 电源模块已开始供货，采用 19mm x 13mm x 5.3mm HDA 封装。
ISL8215MEVAL1Z 评估板也已供货。
了解更多信息，敬请访问：www.intersil.com/products/isl8215m。
ISL8215M 是 Intersil 广泛的模拟和数字电源模块系列的新成员，这些模块能支持 1V - 80V 输入电压轨和 3A - 80A 输出电流，可以满足广泛的应用。
