[DCDC]电源电压增大电流也增大的问题
做了一个板子，调试的时候发现电源电源电压增大电流也增大的问题，电源芯片是LM2596S-5.0，我把后面5V的电源线割断了，结果还是一样。

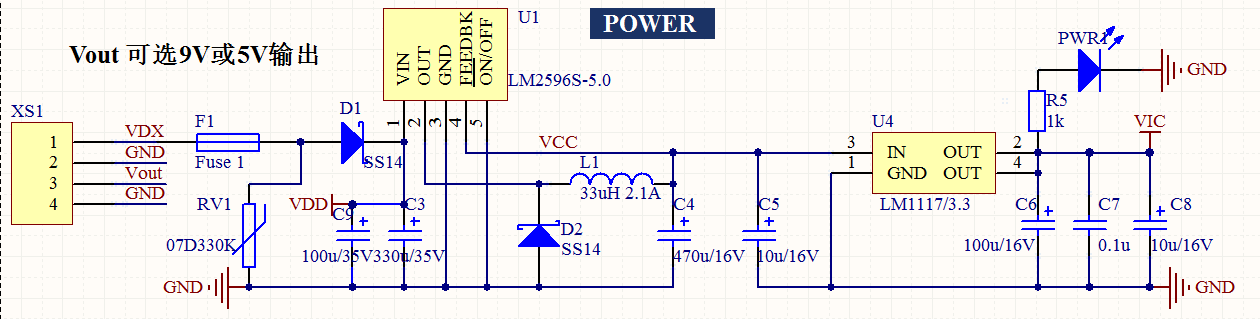

电路图如下：C:\Users\HP\Desktop电路图见附件
VDX接入12V，电路能够正常工作，电流为30mA,当VDX增大到14V左右时，电流增大到100mA。
我将VCC输入LM1117的线路切断，串入万用表，再调VDX，发现电流始终保持在52mA左右。
发现这个问题是因为，我VDX接入了24V，正常情况来说，LM2596的输入电压最大可达27V，应该没有问题的，可是却将我3.3V供电的STM32给烧了，还不止一块电路板，心疼死我了。
望各位大侠帮我分析一下。
liuguilin420 发表于 2015-3-20 17:16VDX接入12V，电路能够正常工作，电流为30mA,当VDX增大到14V左右时，电流增大到100mA。我将VCC输入LM1117的线路切断，串入万用表，再调VDX，发现电流始终保持在52mA左右。我将VCC输入LM1117的 ...
我说的52mA的电流是万用表上的电流，总的输入电流还是会增大。
