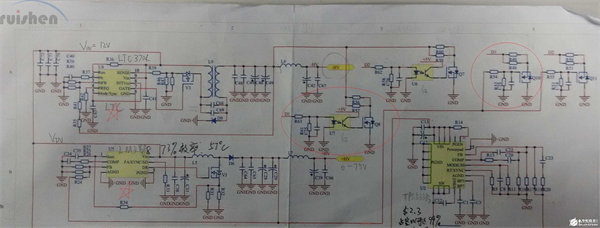

[DCDC]手里有一张大神设计的DC-DC开关电源电路（HV 0-70V可调）

这位大神设计的电路可以实现12V输入，输出Vout 0-70V可调。

调节方式是通过单片机的2位控制信号D1和D2，改变输出端的接地电阻的大小，改变输出端的电压。

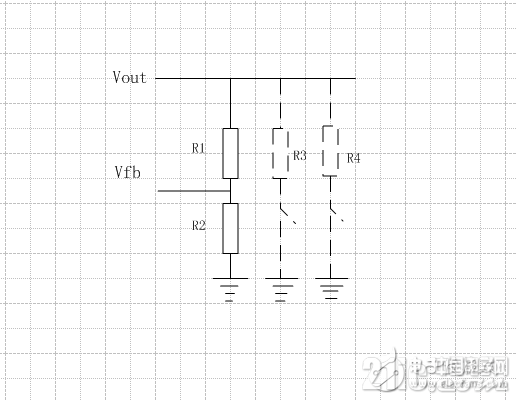

但是，令人费解的是，这两个信号怎么就能够使Vout输出4档电压呢？:dizzy:D1和D2控制的端接电阻和Vout是一种什么样的关系呢？是否能够用表达式在他们之间建立起联系呢！PS：如果不接输出端后面的一坨电阻，Vout=Vfb*(1+R1/R2)，Vout和R1成线性关系，但是此时固定Vfb和Vout、GND之间的电阻阻值。

        希望大神不吝赐教，谢谢了！还没解决啊:Q没有人知道吗:L图纸来源在哪儿？ 本帖最后由 Jack闪光 于 2015-6-12 08:41 编辑

lfc315 发表于 2015-6-11 16:40请问BOOST升压电路是怎么样输出0V？
