[开关电源]BUCK电路电感发热

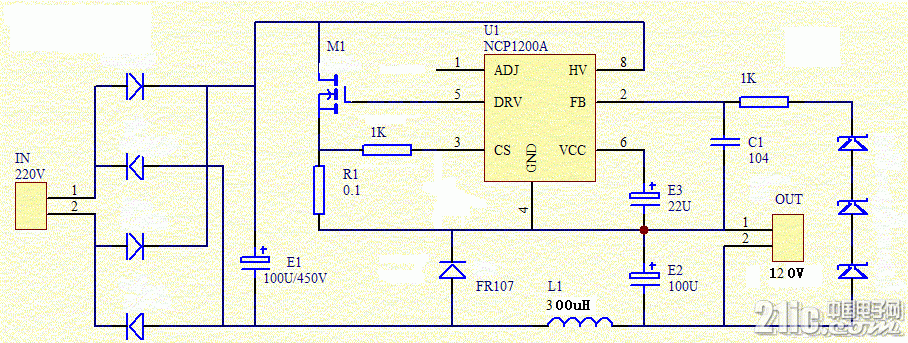

本帖最后由 oldzhang 于 2015-8-15 18:00 编辑 输出120v/300mA的BUCK电路，300UH的工字型电感发热，手按磁芯不能超过1S,工字磁芯尺寸18*20，线0.7mm，电感试过200UH-600UH都能用，发热差不多。

请高手支招满意回复+5yytda 查看完整内容用铁硅铝磁环做电感，温度立马就下来了用铁硅铝磁环做电感，温度立马就下来了 本帖最后由 oldzhang 于 2015-8-15 18:08 编辑 铁硅铝的有磁导率有125,60,40的，在这里用哪种好些，这种能用吗：铁硅铝磁环 S090-125A 24*13*8 CS229125 铁硅铝77310-A7。

那么多铁硅铝磁环怎么选找了个24*14*8的铁硅铝磁环，绕了个线圈，试了，不热。

实验中间发现铁硅铝的电感绕制圈数和电感量有非线性关系，在一个磁环中绕2段，匝数相同，测量器电感都是100UH，再把两段串联起来，总电感量超过300uH了。

oldzhang 发表于 2015-8-16 11:06找了个24*14*8的铁硅铝磁环，绕了个线圈，试了，不热。

实验中间发现铁硅铝的电感绕制圈数和电感量有非线性 ...
