[ADI]LTC3114-1做的降压升压电路不能正常工作

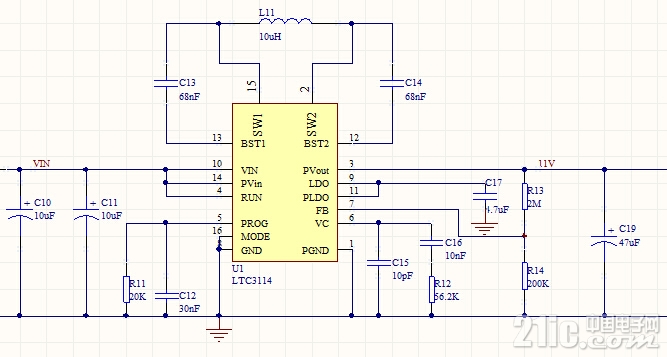

本帖最后由 kknd1573 于 2015-8-18 16:19 编辑 使用LTC3114-1做的降压升压电路不能正常工作，具体表现在LTC3114芯片发热严重，设计输出电压为11V，实际为7.9V，过一会儿又变成了4.6V。

不知道是哪里出问题了。

这种芯片，照典型电路一搭就能用，很少失败。

查硬件，焊接错误？元件错误？肚皮连接没有？如果都没问题，那就可能是 PCB 布线不合适。

通常反馈电阻不会弄那么大2M。

看样子是升压时出现状况，跟輸出电容47uF过大有关。

king5555 发表于 2015-8-18 22:58通常反馈电阻不会弄那么大2M。

看样子是升压时出现状况，跟輸出电容47uF过大有关。

...

谢谢指点，我改小试一试

玄德 发表于 2015-8-18 22:34这种芯片，照典型电路一搭就能用，很少失败。

查硬件，焊接错误？元件错误？肚皮连接没有？

都检查了，我就是按照参考电路搭的，PCB也是按照参考电路布置的
