[开关电源]升压电源制作

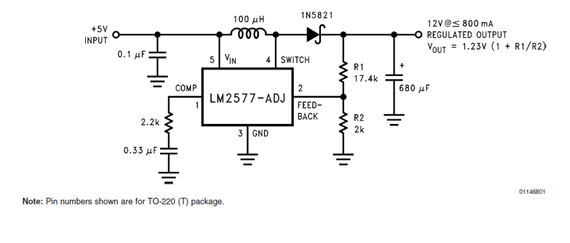

LM2577可调输出制作升压电源，5V输入9V输出时，接上负载时输入电压一直被拉低，怎么办，请大师指导？满意回复+1PowerAnts 查看完整内容1，输入端供电电流不够2，电感额定电流偏低, 饱和了+1yytda 查看完整内容负载1A，平均电感大约1.8A，0.8的线径是足够了，用这么粗的线，估计磁环也不小，最有可能的就是输入端电流太小了 ...+1PowerAnts 查看完整内容环大不见得就不饱和。

要是用了绕共模的绿环，也就只需要三~五个安匝+1yytda 查看完整内容输入端是用什么供电的？我看你这输入电容才0.1uF，如果供电不稳，电源也没**常工作+1PowerAnts 查看完整内容问题极可能出在电感上，你拍个照片上来看看，比较醒目+1yytda 查看完整内容多大的环？你这黄白环是铁粉心的，这种材质作为DCDC，一般的应用是没有问题的+1PowerAnts 查看完整内容目测20mm左右，电感没问题。

电路板底面也拍一张看看+1PowerAnts 查看完整内容电感不小，别说1A（对应峰值电流2A多），电感峰值电流10A都不会饱和，但不过磁环会很烫，0.3的纹波系数，安全温升的额定峰值电流大约6A ...+1玄德 查看完整内容按说，这种应用一搭就成。

怀疑过芯片吗？这类片子假货多。

+1whtwhtw 查看完整内容这片子电流大了效率就是比较低，如果能外接mos管就能扩流了。

这片子工作频率不高，好像50k，LM2587是100k1，输入端供电电流不够2，电感额定电流偏低, 饱和了

PowerAnts 发表于 2015-5-10 19:231，输入端供电电流不够2，电感额定电流偏低, 饱和了

负载1A，平均电感大约1.8A，0.8的线径是足够了，用这么粗的线，估计磁环也不小，最有可能的就是输入端电流太小了环大不见得就不饱和。

要是用了绕共模的绿环，也就只需要三~五个安匝

请大神指教该电源如何起振的？？Q7的2脚和Q8的1脚之间电压如何变化的，请大神们帮忙分析，谢谢！













Q10导通，Q7截止，Q8截止。
Q10不导通前提下，Q7导通

有没有人用过BQ24702锂电池充电管理芯片，求助！最近在用BQ24702芯片，但是试过很多BQ24702芯片，其VREF引脚的电压始终都无法达到5V，电路连接如下图所示： 求高手帮我解答。 满意回复+20jjjyufan 查看完整内容其他外围你不接 不工作的按手册来弄另外设计指导 规格书 都要看的http://www.ti.com.cn/cn/lit/ug/sluu160a/sluu160a.pdf其他外围你不接 不工作的按手册来弄另外设计指导
