[开关电源]开关电源反馈部分疑惑-贡献saber仿真图 大家来看看啊

在用SABER仿真电源时，发现在输出部分负载波动大点的话。

就出现间隙式PWM.只有在输出波动很小时，才能连续调节PWM脉宽。

说的不是很清楚，供仿真图。

  我本来不希望出现PWM打嗝现象的。

  大家来探讨探讨啊。

还是我的反馈电路不好的原因嘛。

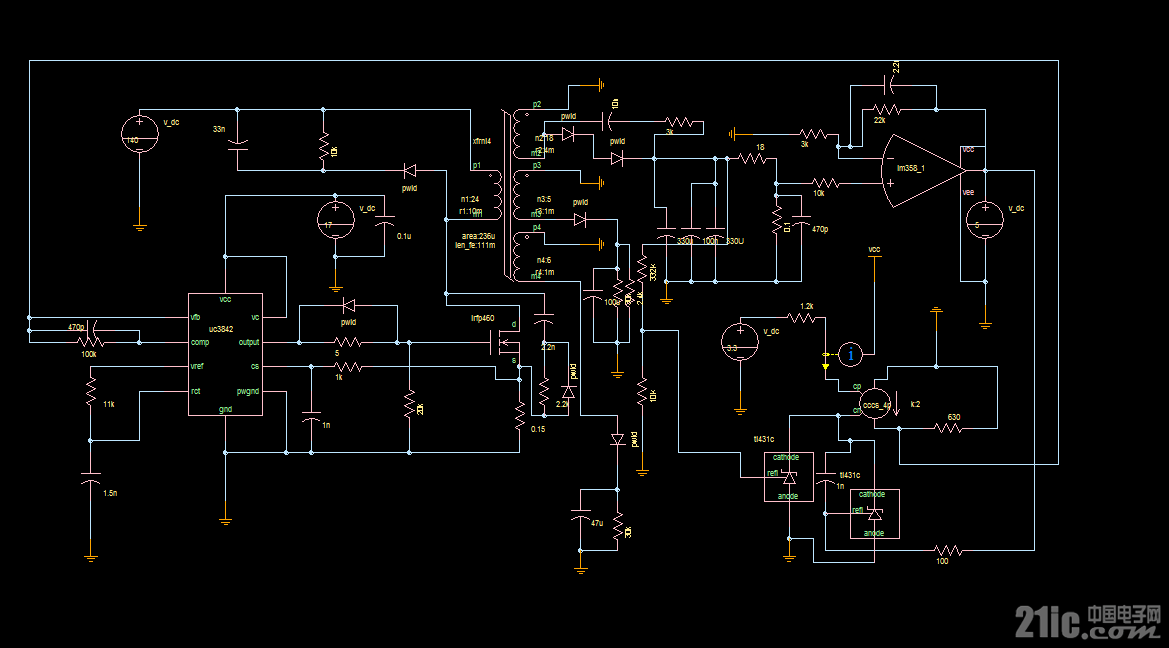

这是SABER仿真图1111.rar2015-8-15 09:45 上传点击文件名下载附件11.31 KB, 下载次数: 19saber这是反馈部分，光耦用CCCS代替仿的，出来接到UC3842的VFB端。

上面是输出部分，下面是反馈部分。

这图是连续的。

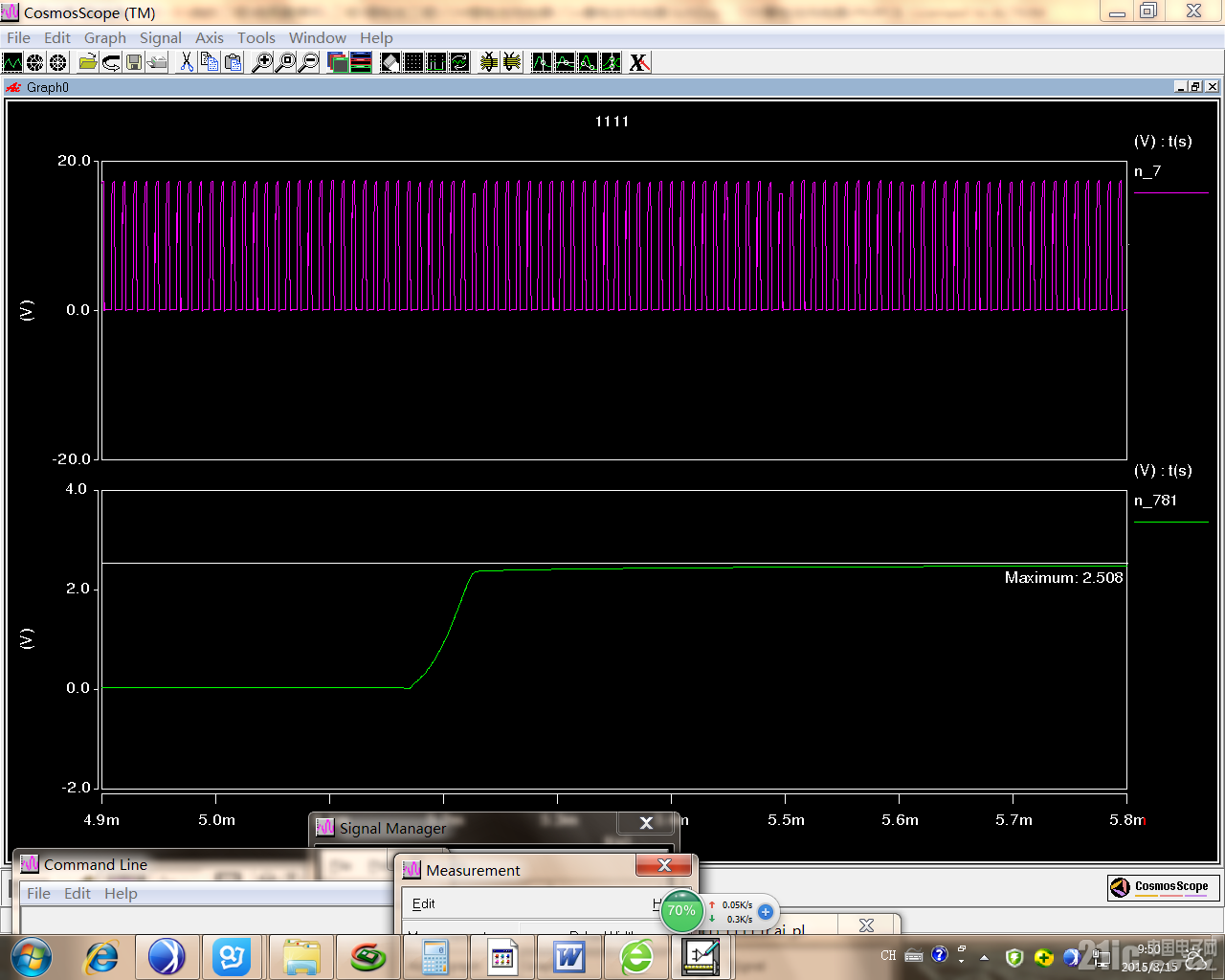

这是把CCCS比例调成1:2的结果。

若 TL431那边是1ma，CCCS这边就是1.5ma,  1.5ma后面接了630欧姆电阻。

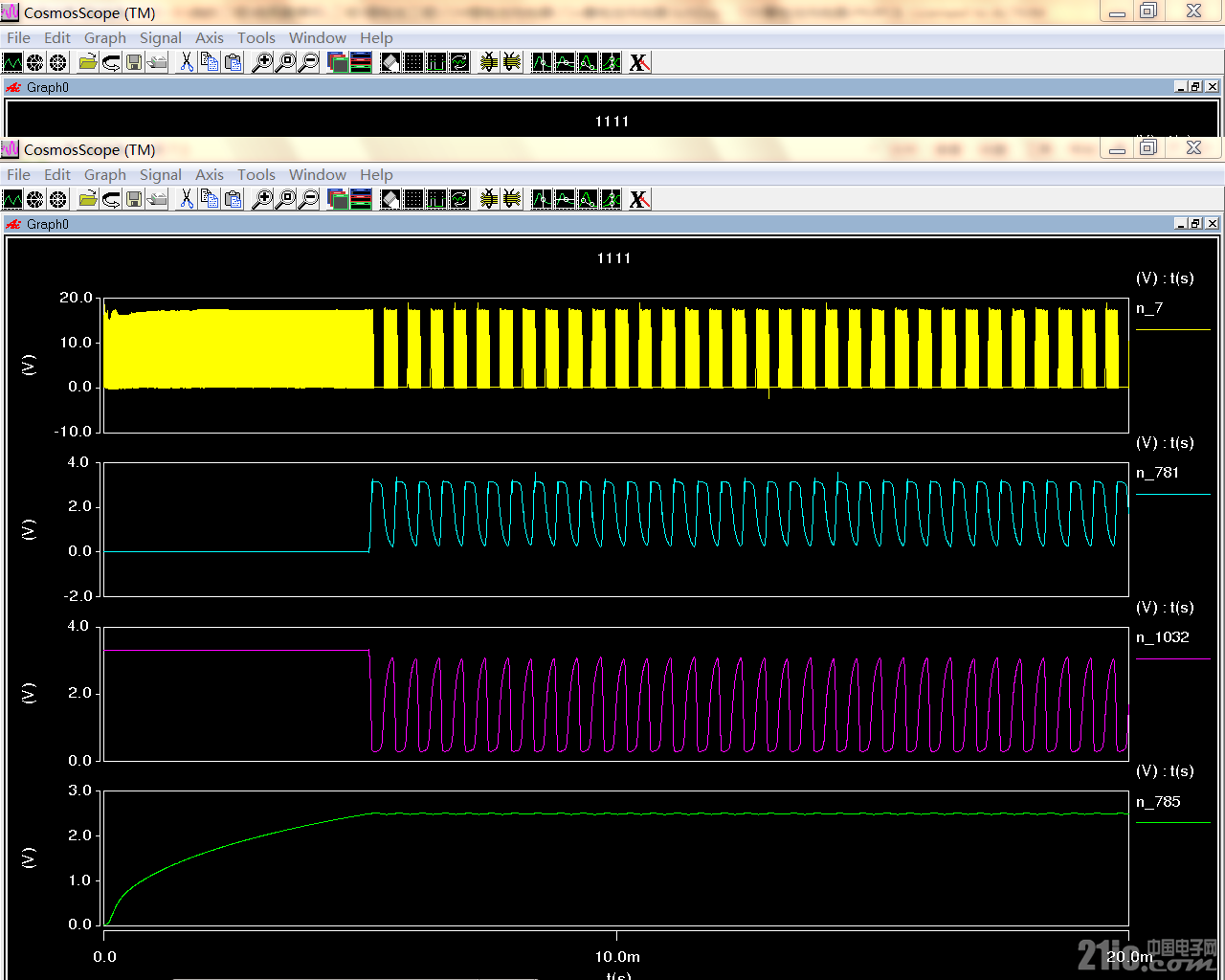

图最上面是uc3842的OUT.下面依次是CCCS这边次级的反馈，TL431的这边的cathode端的电压，以及tl431的ref端电压。

这是SABER仿真图，有点小，大家看看反馈。
