[开关电源]求助，连烧两个电源IC了

本帖最后由 金令 于 2015-3-10 17:46 编辑 第一次在这发帖，跪求大神帮忙分析下原因。

电源IC用的是viper22a,第一次是所有元件焊好了一通电U1的GND引脚就烧了；第二次是没有焊变压器二次侧的元件，通电三四秒U1也烧毁了。

满意回复+3不亦心 查看完整内容PCB和变压器截图来看看是不是变压器绕组搞错了+3robin_chen559 查看完整内容检查一下D3 ，输出24V SS54貌似反向耐压不够次级直接短路是会烧VIPER12试试看ER2D+2jjjyufan 查看完整内容图呢？调试的时候输入串个白炽灯+2王栋春 查看完整内容楼主要在输入侧220v当中串入一只60---100W的白炽灯灯泡，这样利用灯的变化来判断图呢？调试的时候输入串个白炽灯

jjjyufan 发表于 2015-3-10 17:47图呢？调试的时候输入串个白炽灯

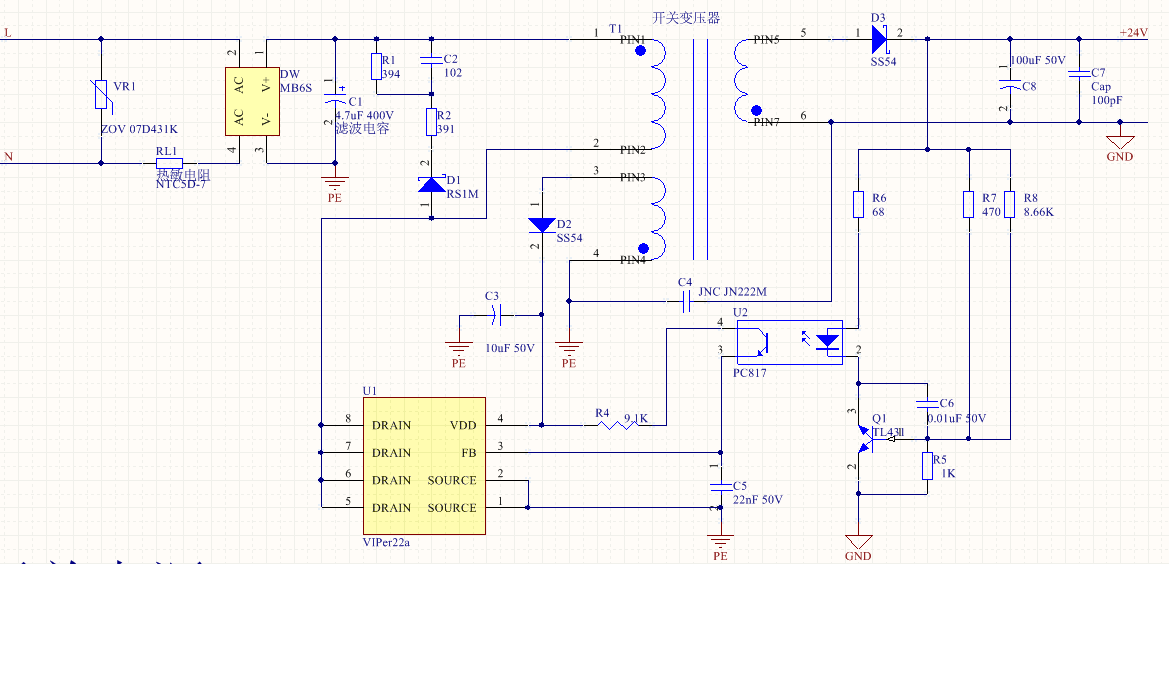

刚刚发上来，输入是有隔离变压器的，大神帮我看看啊楼主要在输入侧220v当中串入一只60---100W的白炽灯灯泡，这样利用灯的变化来判断

王栋春 发表于 2015-3-10 19:58楼主要在输入侧220v当中串入一只60---100W的白炽灯灯泡，这样利用灯的变化来判断 ...

您好，开始C3我用的一个10uF 25v的单电容，电路没有反应，我换成10uF 50V的电解电容后就烧芯片了；并且两次都是烧的U1的1脚和2脚。

能帮我分析下原因吗
