[充电器]大神帮忙分析下充电电路~

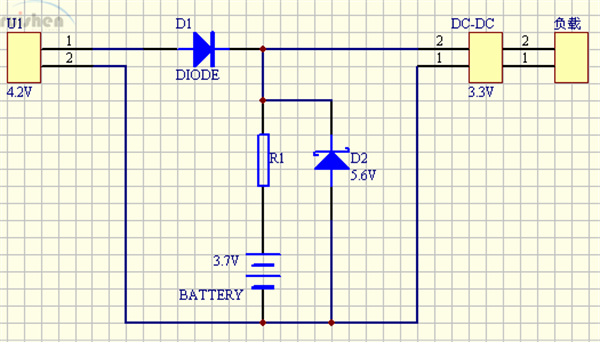

本帖最后由 han52414133 于 2015-1-29 13:45 编辑 想做个电源和锂电池的充电及互切换电源，查找资料，发现有的电路很复杂，自己做个了电路很简单，不知道是自己想的少了还是怎么了？下面两个电路能实现无缝转换吗？要求4.2V电源，锂电池3.7V，输出3.3V。

接外电时给电池充电给负载供电，不接电源时电池供电。

满意回复+20回龙观主 查看完整内容骚瑞，发错图片了。

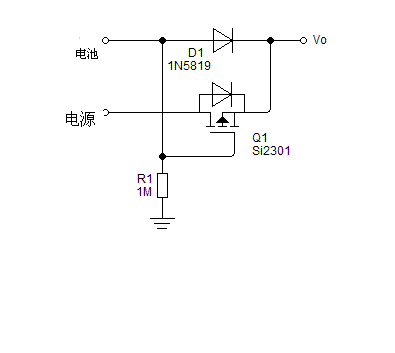

电池和电源 互换 MOS 用P记得PMOS的 门驱信号 要有上下拉 本帖最后由 han52414133 于 2015-1-29 13:49 编辑

jjjyufan 发表于 2015-1-29 13:31 电池和电源 互换 MOS 用P
