[开关电源]线路图开关电源中续流二极管的选择原则

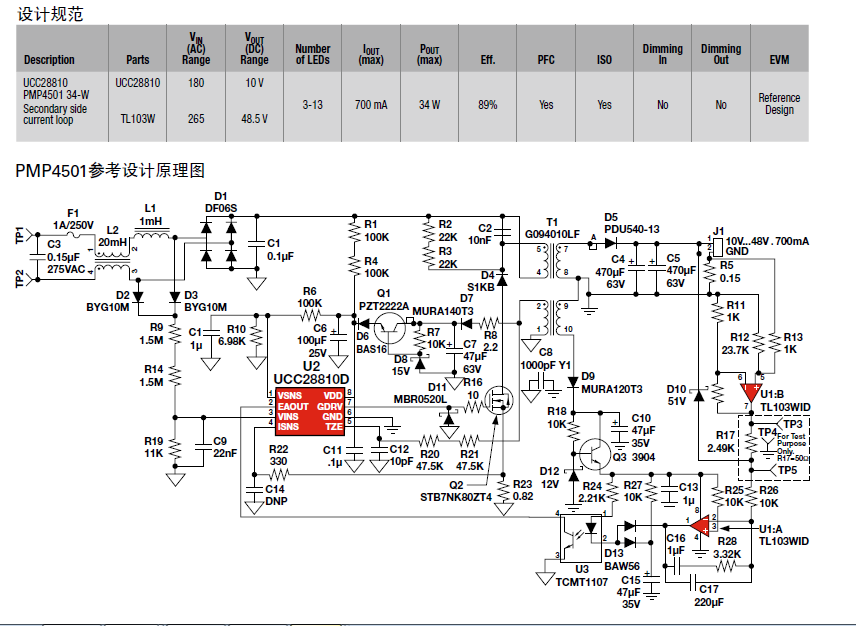

图中开关电源中续流二极管的选择原则D5为何选择400V的二极管，输出最大电压才48.5VD5为何选择5A的二极管，输出最大电流才700mA

son_peigen 发表于 2014-11-29 19:24D5为何选择5A的二极管，输出最大电流才700mA

手机上网，你的图我看不清，但既然是续流二极管，那就必是BUCK或者是正激电源，为什么续流二极管电流要比负载电流大很多呢，原因是这样的，因为二极管是在MOS关断只会才导通的，所以二极管在导通的这半个周期里，二极管平均电流和电感平均电流以及输出电流一致，二极管在整个周期平均电流等于电感平均电流乘以二极管占空比，二极管占空比是1减占空比，看起来二极管平均电流不大，但二极管峰值电流是和电感峰值电流相等，峰值电流又这取决于输入电压，电感量以及频率等诸多因素，所以实际二极管要比额定值大很多希望有高人指点。
