150v的BUCK电路

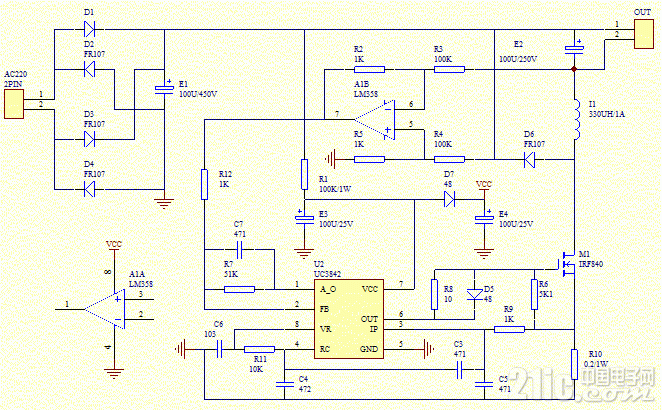

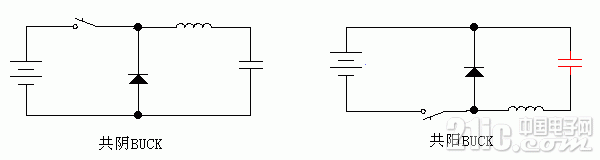

本帖最后由 oldzhang 于 2015-9-3 23:39 编辑 需要一个220v交流输入150v直流330mA输出的非隔离电源，设计了一个图，希望给些建议满意回复+20不亦心 查看完整内容运放和IC供电也需要一个绕组，而且用运放未必比光耦+431省事和省成本，3842这种老片子也不一定比新IC便宜，可以尝试一下自供电的IC，外围也更简洁，省事如果系 ... 本帖最后由 oldzhang 于 2015-7-5 12:27 编辑 共阳BUCK原理图共阳的优点是避免了高端驱动的难点，可以采用低端驱动。

缺点是取样在高端，当然也可以用光耦隔离取样，这里用了衰减100倍的差分放大，共模电压就不到2v，如果电压大小不合适，还可以用剩下的LM358的一半放大调节。

由于UC3843的内部基准是2.5v，差分放大器的两个1k电阻实际取值2.4k。

运放和IC供电也需要一个绕组，而且用运放未必比光耦+431省事和省成本，3842这种老片子也不一定比新IC便宜，可以尝试一下自供电的IC，外围也更简洁，省事如果系统没有必要要求一定要和母线高压共线，开关放在高端反馈更容易，运放，光耦，431都省了，高端驱动处理没有那么难，具体可以参考vipper12的应用文档，如果采用自供电IC，高端驱动就更不在话下了，具体可参考NCP101X系列应用文档， 本帖最后由 oldzhang 于 2015-7-6 01:15 编辑 谢谢vipper12/22A真是好东西，看来BUCK电路要重新设计了 本帖最后由 oldzhang 于 2015-9-3 20:42 编辑

高端驱动处理没有那么难，具体可以参考vipper12的应用文档

用VIPER22A重新设计设计了电路，其中24v准备淘宝购现成的模块，望指点
